بروچینگ در ساخت قالب چیست؟

بروشینگ یک فرآیند سنگ زنی دقیق است که در ساخت قالب های فولادی استفاده می شود.

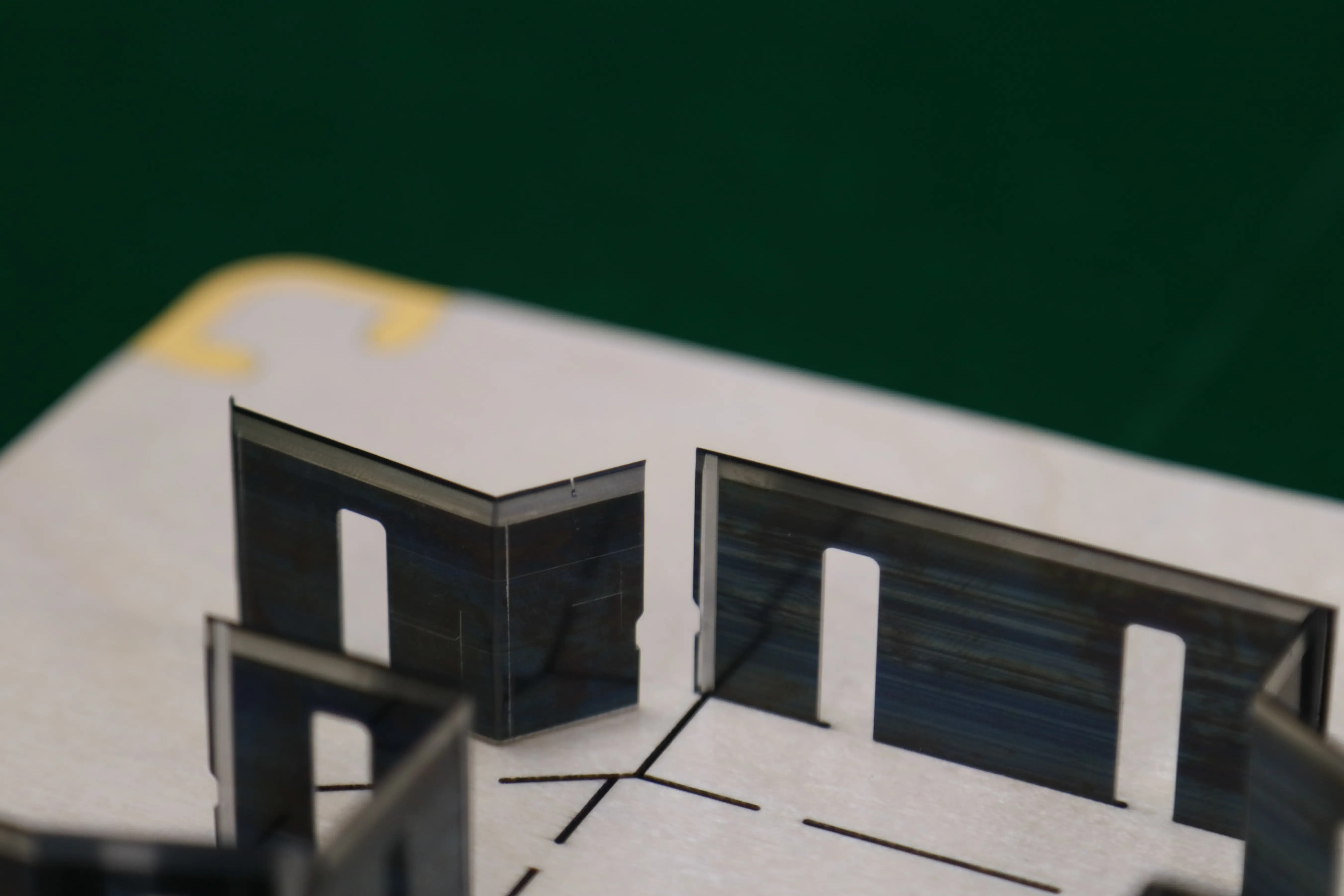

یک شیار تسکین کوچک در سمت داخلی قاعده فولادی که در آن خم شدن مورد نیاز است ایجاد می شود.

این امر تداخل در تقاطع‌های قاعده را کاهش می‌دهد، از کاهش ارتفاع پس از خمش با زاویه تیز جلوگیری می‌کند و تنظیم دقیق قاعده و عملکرد برش پایدار را تضمین می‌کند.

چرا بروچینگ برای قالب های برش با قانون فولادی لازم است؟

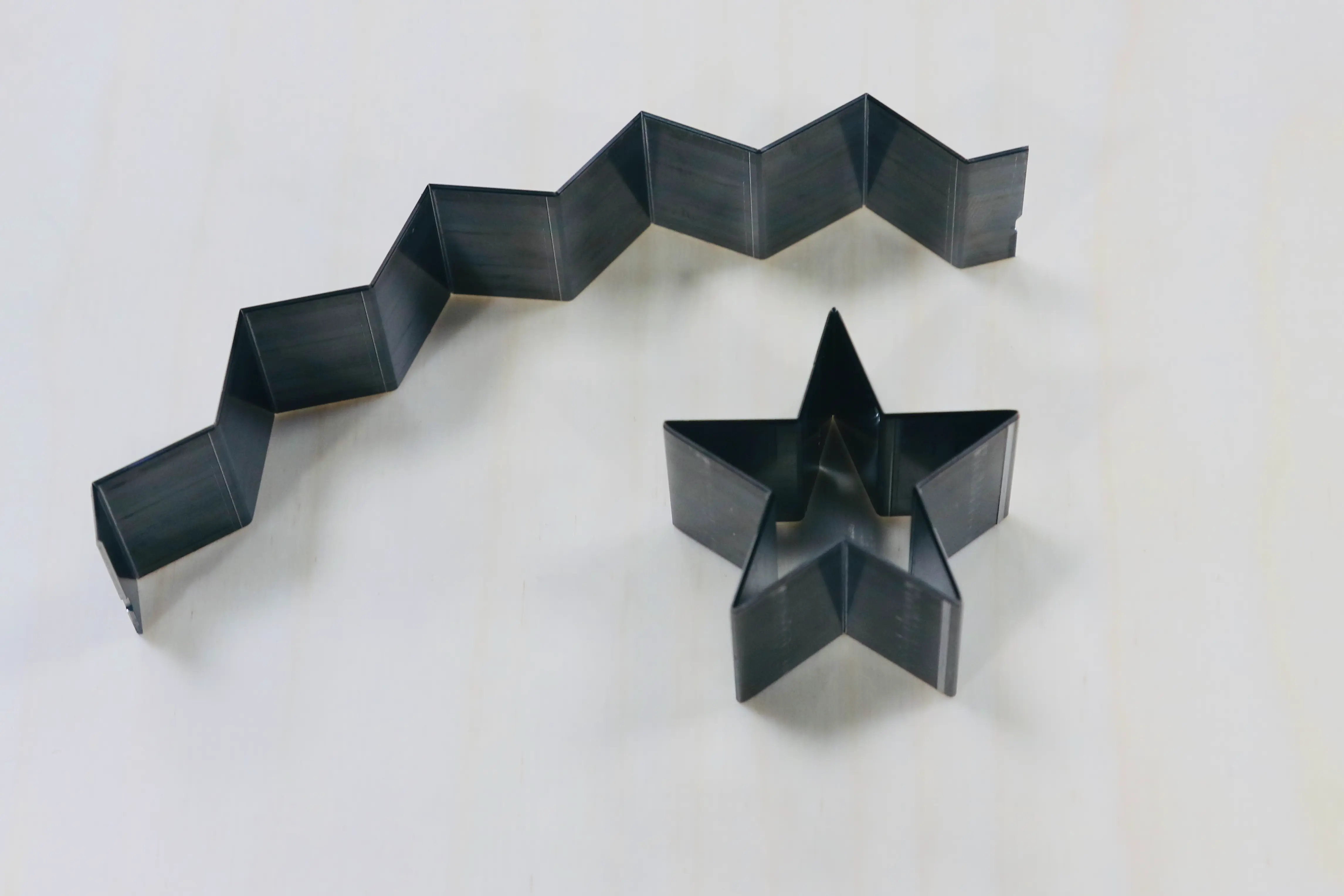

به عنوان مثال، هنگام تولید یک شکل ستاره پنج نقطه ای، استفاده از اتصال قوانین (به هم پیوستن قوانین فولادی جداگانه) در گوشه های تیز ممکن است استحکام کلی ساختار قالب را کاهش دهد.

ناحیه اتصال می‌تواند در طول عملیات برش مکرر ضعیف‌تر شود و بر دوام و پایداری قالب تأثیر بگذارد.

بدون بریدگی، استفاده از یک قانون فولادی برای شکل دادن گوشه های تیز نیز می تواند چالش هایی را ایجاد کند.

در حین خم شدن، قسمت داخلی قاعده فشرده می شود که ممکن است باعث گرد شدن گوشه تیز شود.

در نتیجه، قالب نهایی ممکن است به کیفیت شکل دهی با زاویه تیز مورد نیاز دست پیدا نکند.

با فرآیند بریچینگ، قبل از تشکیل قاعده فولادی، یک شیار تسکین دهنده در ناحیه خمش ایجاد می شود.

این اجازه می دهد تا قاعده در زوایای تیز خم شود و در عین حال ارتفاع برش اصلی و استحکام ساختاری حفظ شود.

چرا بروچینگ برای ساخت قالب با دقت بالا مهم است؟

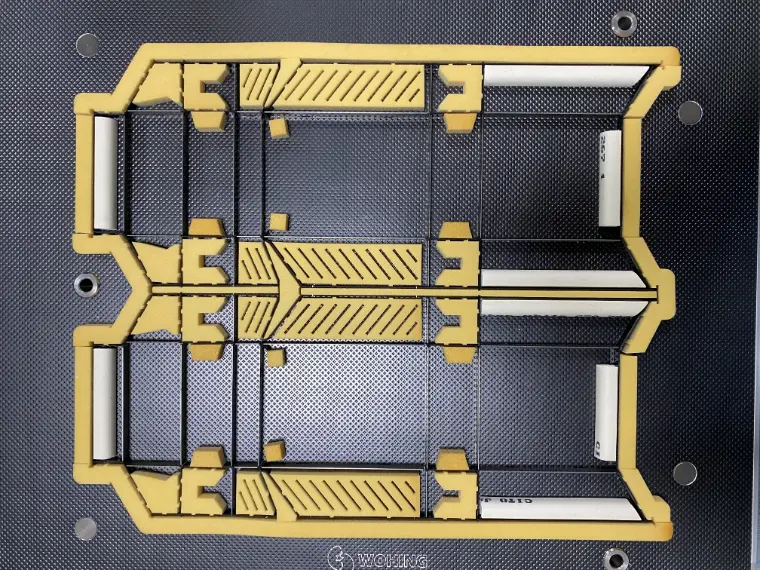

از آنجایی که تقاضا برای بسته‌بندی ممتاز، به‌ویژه در صنایعی مانند بسته‌بندی سیگار، بسته‌بندی دارویی، و جعبه‌های کارتن گران‌قیمت همچنان در حال رشد است، تولیدکنندگان به دقت بالاتری برای اشکال پیچیده و نامنظم نیاز دارند.

بنابراین، فناوری برچینگ در تولید قالب‌های فولادی مدرن اهمیت فزاینده‌ای پیدا می‌کند.

سایر کاربردهای Broaching در ساخت قالب های فولادی

علاوه بر بهبود شکل دهی گوشه های تیز، بروشینگ نیز برای بهبود دقت تقاطع های قاعده فولادی و افزایش عملکرد برش استفاده می شود.

با افزایش تقاضا برای بسته بندی با کیفیت بالا، به ویژه در صنایعی مانند بسته بندی کارتن ممتاز، بسته بندی دارویی و جعبه های تخصصی شکل، الزامات برای دقت برش و تناسب قوانین سختگیرانه تر شده است.

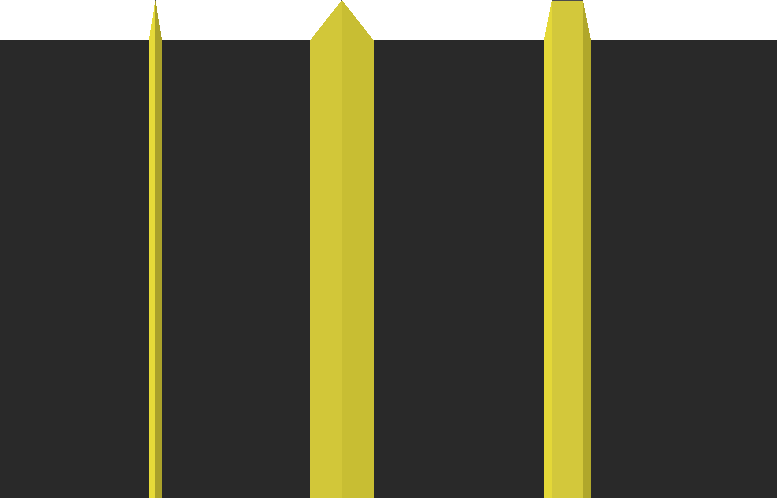

در نقاط تقاطع که قوانین فولادی افقی و عمودی به هم می رسند، زاویه اریب لبه برش ممکن است شکاف کوچکی بین قوانین ایجاد کند.

این شکاف می‌تواند بر دقت اتصال لبه‌های برش تأثیر بگذارد و ممکن است منجر به نتایج یا علائم برش متناقض بر روی محصولات نهایی شود.

با اعمال برونینگ در ناحیه تقاطع قاعده فولادی، یک شیار تسکین دهنده کوچک برای کاهش تداخل ناشی از زاویه اریب لبه برش ایجاد می شود.

این امر به قوانین فولادی اجازه می دهد تا بیشتر با هم هماهنگ شوند و دقت و پایداری کلی ساختار قالب را بهبود می بخشد.

بروشینگ در ساخت قالب های فولادی چگونه پردازش می شود؟

به طور سنتی، برچینگ یک فرآیند دستی بود که به اپراتورهای ماهر نیاز داشت که شیارهای امدادی را در موقعیت‌های خاص آسیاب کنند.

با توسعه فناوری خم کن خودکار، بروشینگ اکنون می تواند در فرآیند خمش خودکار ادغام شود و کارایی و سازگاری را بهبود بخشد.

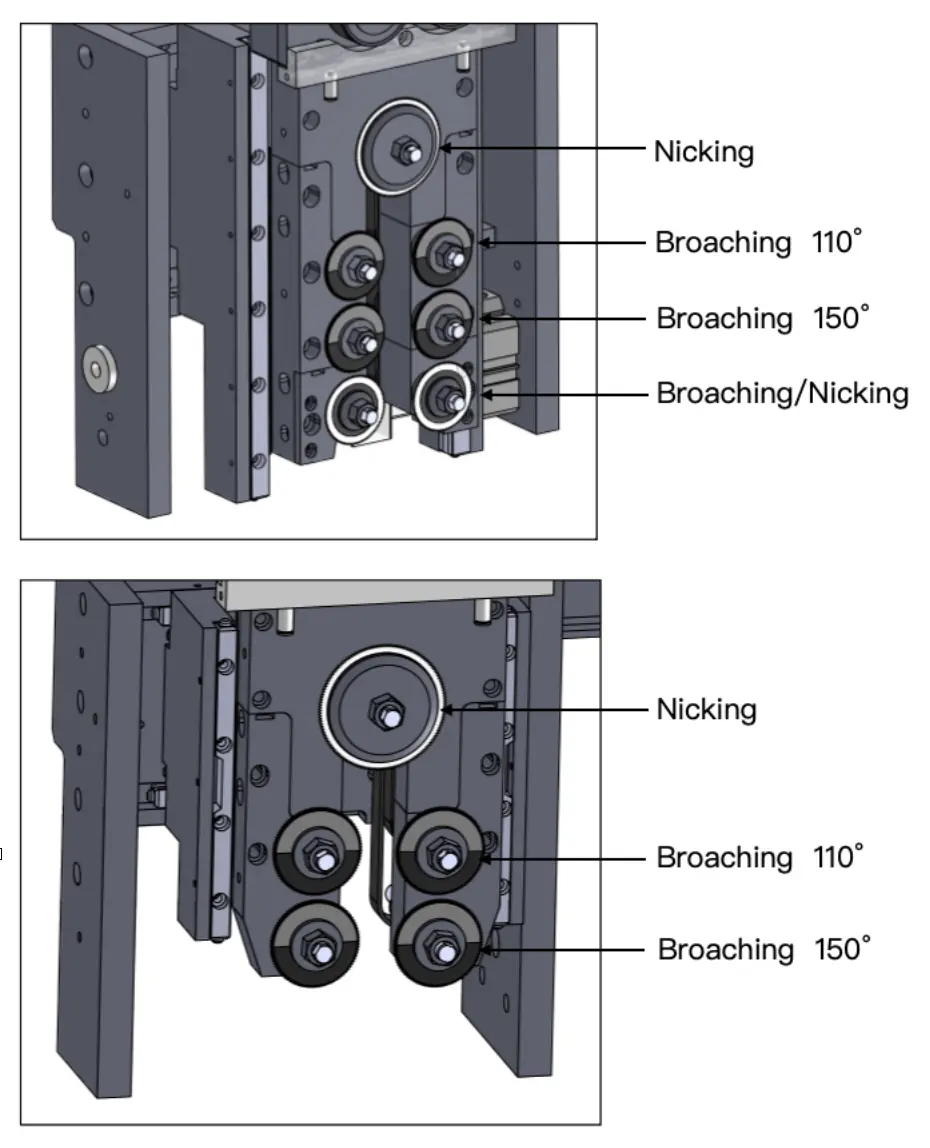

دستگاه خم کن خودکار چند کاره ADEWO ABM-832C2 از دیسک های سنگ زنی کاربید تنگستن برای پردازش شیارهای برش روی قوانین فولادی استفاده می کند.

این دستگاه از هر دو جهت چرخش CW (در جهت عقربه‌های ساعت) و CCW (در جهت خلاف جهت عقربه‌های ساعت) پشتیبانی می‌کند و از پردازش انعطاف‌پذیر برای زوایای خمشی مختلف و طرح‌های قالب اطمینان می‌دهد.

ABM-832C2 را می توان با دو یا سه مجموعه تیغه اره برش با توجه به نیازهای کاربردی مختلف مجهز کرد.

پهنای تیغه‌های مختلف را می‌توان برای دستیابی به نتایج دقیق برشکاری برای مشخصات مختلف قوانین فولادی و شرایط خمشی انتخاب کرد.

با کنترل نرم افزاری هوشمند، دستگاه به طور خودکار هندسه و زوایای خمشی نقشه وارد شده را تجزیه و تحلیل می کند.

با توجه به زاویه و موقعیت مورد نیاز، سیستم محل مورد نیاز برچینگ را شناسایی می کند و به طور خودکار تیغه اره برچینگ مناسب را برای پردازش انتخاب می کند.
