نحوه ساخت قالب های کیسه کاغذی

کیسه های کاغذی همه جا هستند - خواربارفروشی ها، خرده فروشی ها، پیشخوان های بیرون بر. اما پشت هر کیسه کاغذی تمیز و تا شده ابزاری است که اکثر مردم هرگز نمی بینند: قالب. قالب کیسه کاغذی یک تخته تخته سه لا با قوانین فولادی تیز (قانون برش) و قوانین چین خوردگی است که در شکاف های برش لیزری تنظیم شده است. هنگامی که روی کاغذ فشار داده می شود، شکل کیسه را بریده و خطوط چین را در یک حرکت ایجاد می کند.

اگر در تجارت بسته‌بندی فعالیت می‌کنید، دانستن اینکه چگونه این قالب‌ها ساخته می‌شوند – و نحوه ساخت سریع‌تر و دقیق‌تر آن‌ها – می‌تواند تفاوت واقعی در تولید شما ایجاد کند. این راهنما شما را در مراحل کامل ساخت قالب گام به گام راهنمایی می کند.

نحوه ساخت قالب های کیسه کاغذی

قبل از پرش به مراحل، بیایید آنچه را که واقعاً می‌سازید روشن کنیم.

قالب کیسه کاغذی یک قالب فولادی است. دارای سه بخش اصلی است:

- تخته قالب: تخته سه لا ضخیم، معمولاً 12 تا 18 میلی متر، ساخته شده از روکش درخت غان یا افرا. باید قوی، مسطح و پایدار باشد، زیرا هرگونه تاب برداشتن کل قالب را از بین می‌برد.

- قوانین برش: تیغه های فولادی نازک، معمولاً ضخامت 2 یا 3pt، که کاغذ را برش می دهند.

- قوانین چین کردن: قوانین کوتاه تر و صریح تر که خطوط تاشو را بدون برش کاغذ به داخل فشار می دهد.

یک طراح یک طرح قالب را در نرم افزار CAD (AutoCAD، Illustrator یا Cimex)، با استفاده از رنگ ها یا لایه های مختلف ایجاد می کند تا خطوط برش را از خطوط چین جدا کند. فایل به صورت DXF یا DWG صادر می شود - فرمت های استاندارد برای نرم افزارهای ساخت قالب. سپس فرآیند به کارگاه منتقل می شود.

مواد و الزامات اساسی

قبل از شروع، مطمئن شوید که:

- تخته قالب: تخته سه لا با درجه لیزر 12 تا 18 میلی متر (توس یا افرا)

- قوانین برش: قوانین فولادی 2pt (0.71mm) یا 3pt (1.07mm)

- قوانین چین: به طور معمول 2pt یا 3pt، کوتاهتر از قوانین برش

- مواد پرتاب لاستیکی: نوارهای لاستیکی که در اطراف قوانین قرار می گیرند تا کاغذ را پس از برش فشار دهند

- فایل طراحی CAD: فرمت DXF یا DWG

- دستگاه برش لیزری (یا دسترسی به یکی)

- تجهیزات خمشی قانون (دستی یا اتوماتیک)

-دستگاه برش چین

فرآیند گام به گام

مرحله 1: طراحی قالب را آماده کنید

همه چیز با طراحی شروع می شود. شما به یک نقاشی CAD نیاز دارید که دقیقاً نشان دهد کیسه کجا بریده می شود و کجا تا می شود. به آن به عنوان یک نقشه راه برای مرگ فکر کنید.

- سبک کیسه، اندازه، ضخامت کاغذ و ساختار تاشو را تأیید کنید.

- یک فایل CAD با فرمت DXF یا DWG ایجاد یا دریافت کنید.

- سه نوع خط را به وضوح مشخص کنید: خطوط برش (توپر)، خطوط چین دار (نقطه دار یا چین دار)، و خطوط سوراخ کننده در صورت نیاز.

- ابعاد خود را دوباره بررسی کنید. یک خطای کوچک در طراحی تبدیل به یک خطای بزرگ در قالب می شود.

مرحله 2: پارامترهای طراحی و تنظیم را وارد کنید

پس از آماده شدن طرح، فایل DXF را در نرم افزار برش لیزری وارد کنید.

- مقیاس و نقطه مبدا را تنظیم کنید.

- لایه ها را نقشه برداری کنید تا نرم افزار بداند کدام خطوط خطوط برش و کدام خطوط چین هستند.

- ضخامت تخته قالب و نوع مواد را وارد کنید.

- توان لیزر، سرعت برش و جبران کرف را تنظیم کنید.

"کرف" عرض شکافی است که لیزر روی برد می سوزاند. این مهم است. اگر شکاف بیش از حد پهن باشد، قاعده شل خواهد بود و ممکن است در حین اجرای پرس بیرون بیاید. اگر شکاف بیش از حد باریک باشد، تخته می تواند پیچ ​​خورده یا حتی شکافته شود. عرض اسلات استاندارد 2pt (حدود 0.71 میلی متر) یا 3pt (حدود 1.07 میلی متر) است.

مرحله 3: تخته قالب را بارگیری و تراز کنید

تخته قالب تخته سه لا را روی میز دستگاه قرار دهید. آن را با نقطه صفر تراز کنید و آن را محکم ببندید. تخته ای که در حین برش جابجا می شود به معنای قالب خراب است. اکثر ماشین‌های مدرن از یک پروب یا سیستم تعقیب خودکار برای تنظیم تغییرات جزئی در ضخامت تخته استفاده می‌کنند و لیزر را در فاصله ثابتی نگه می‌دارند.

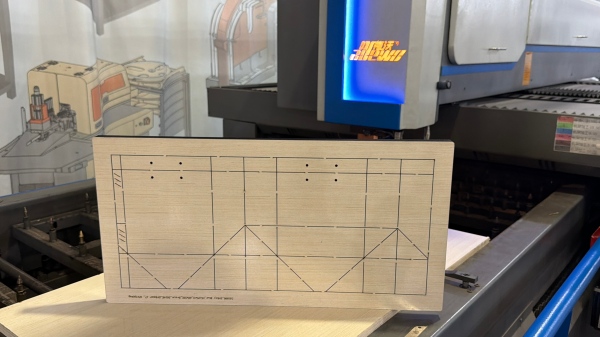

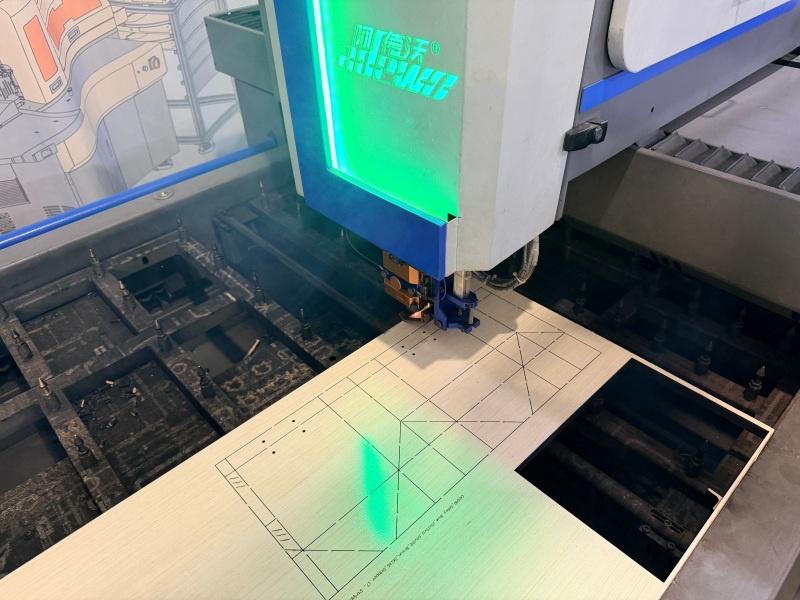

مرحله 4: تخته قالب را با لیزر برش دهید

اینجاست که قالب شروع به شکل گیری می کند. لیزر CO2 شکاف های دقیقی را به تخته سه لا در امتداد خطوط برش و چین می سوزاند.

- برنامه برش را شروع کنید و چند اسلات اول را زیر نظر بگیرید.

- بررسی کنید که عرض و عمق شکاف با مشخصات شما مطابقت داشته باشد.

- مراقب پل ها باشید—بخش های کوچک برش نخورده که تخته قالب را بین قوانین نزدیک به هم نگه می دارند.

- پس از برش، مواد زائد را جدا کرده و تخته را بررسی کنید.

لیزر تمام راه را قطع نمی کند. شکاف ها را به اندازه کافی عمیق می سوزاند تا قوانین را ایمن نگه دارد و در عین حال قسمت پایین تخته را دست نخورده باقی می گذارد.

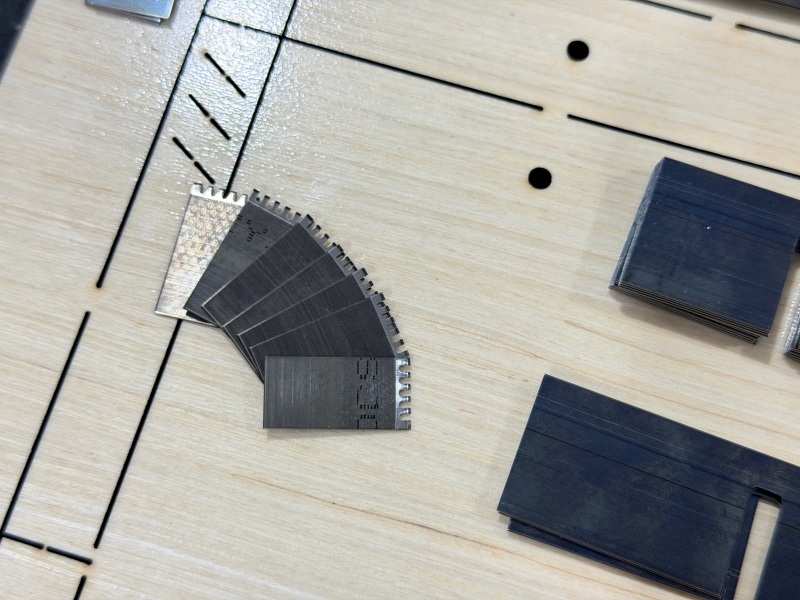

مرحله 5: قوانین فولاد خم و برش

اکنون باید قوانین فولادی را طوری شکل دهید که با طرح قالب مطابقت داشته باشد. قوانین برش تیغه های تیز هستند. قوانین چین کردن صریح و کمی کوتاهتر هستند.

- ضخامت و ارتفاع قاعده صحیح را برای تخته قالب خود انتخاب کنید.

- قوانین را برای مطابقت با منحنی ها و گوشه ها در طراحی CAD خم کنید.

- هر قانون را به طول مورد نیاز برش دهید.

- برای اشکال پیچیده، ممکن است لازم باشد قوانین را در نقاط تنش پل بزنید تا از ترک خوردن جلوگیری کنید.

در مغازه های دستی، این کار با خم کن و قاعده کاتر انجام می شود. در مغازه های پیشرفته تر، یک دستگاه خم کن خودکار کل فرآیند را از طریق یک فایل دیجیتال، قوانین خم و برش را با خطای دستی بسیار کمتر انجام می دهد.

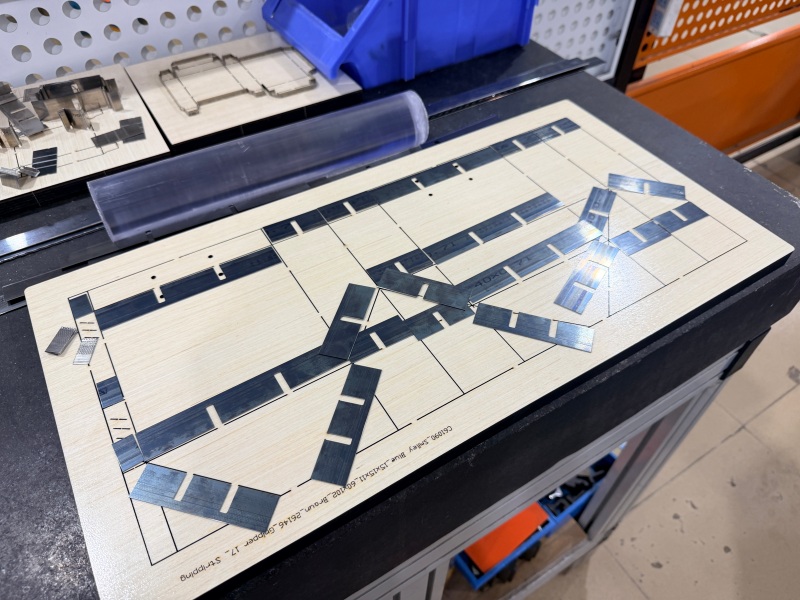

مرحله 6: قوانین برش و چین را وارد کنید

با برش تخته و قوانین شکل گرفته، زمان مونتاژ قالب فرا رسیده است.

- قوانین برش را در شکاف ها در امتداد خطوط برش قرار دهید.

- قوانین چین را در امتداد خطوط چین قرار دهید.

- بررسی کنید که هر قانون در ارتفاع صحیح قرار گرفته و محکم در شکاف خود قرار گیرد.

- مطمئن شوید که همه قوانین در سطح هستند. قاعده ای که بیش از حد بلند می نشیند بیش از حد عمیق خواهد شد. کاغذی که خیلی پایین باشد کاغذ را کاملا از دست می دهد.

این مرحله اغلب «درج قانون» یا «مجموعه قالب» نامیده می شود. این کار جزئیات است، اما درست کردن آن به معنای تفاوت بین یک برش تمیز و یک کثیف است.

مرحله 7: مواد لاستیکی/اجکتی را اضافه کنید

بعد از اینکه قوانین وارد شدند، به لاستیک نیاز دارید. نوارهای لاستیکی در اطراف قوانین، کمی بالاتر از لبه برش قرار می گیرند. کار آنها ساده است: وقتی قالب فشار می آورد و کاغذ را برش می دهد، لاستیک کاغذ را از قالب عقب می راند تا نچسبد.

- نوارهای لاستیکی را به طور مساوی در اطراف همه قوانین قرار دهید.

- مطمئن شوید که لاستیک بالاتر از لبه قاعده قرار دارد.

- بررسی کنید که لاستیک هیچ ناحیه برش یا چروک را مسدود نکند.

- جهش را با فشار دادن یک تکه کاغذ روی قالب و بلند کردن آن آزمایش کنید.

مرحله 8: تست، بازرسی و پایان

قبل از اینکه قالب وارد تولید شود، باید آن را آزمایش کنید.

- یک برش آزمایشی روی مواد کیسه کاغذی واقعی انجام دهید.

- کیفیت برش را بررسی کنید: آیا برش ها تمیز هستند؟ آیا کاغذ به طور کامل بریده شده است؟

- کیفیت چین را بررسی کنید: آیا کاغذ به طور تمیز در امتداد خطوط چین تا می شود؟ هرگونه ترک خوردگی یا پارگی به این معنی است که قوانین چین خوردگی نیاز به تنظیم دارند.

- جهش را بررسی کنید: آیا کاغذ به آرامی از قالب خارج می شود؟

- هر گونه قوانین یا لاستیک را در صورت نیاز تنظیم کنید.

- هنگامی که همه چیز درست شد، قالب را تمیز کنید، نوع کیسه و اندازه آن را برچسب بزنید و آن را به درستی نگهداری کنید.

ماشین‌های پیشنهادی - فرآیند را سریع‌تر و سازگارتر می‌کنند

در ساخت قالب کیسه های کاغذی، مراحل اصلی تجهیزات برش تخته قالب، خم کردن قوانین فولادی و تهیه قوانین چین خوردگی است. Adewo سه ماشین ارائه می دهد که این مراحل را پوشش می دهند. هر کدام را می توان به صورت جداگانه یا به عنوان بخشی از یک خط تولید کوچک استفاده کرد.

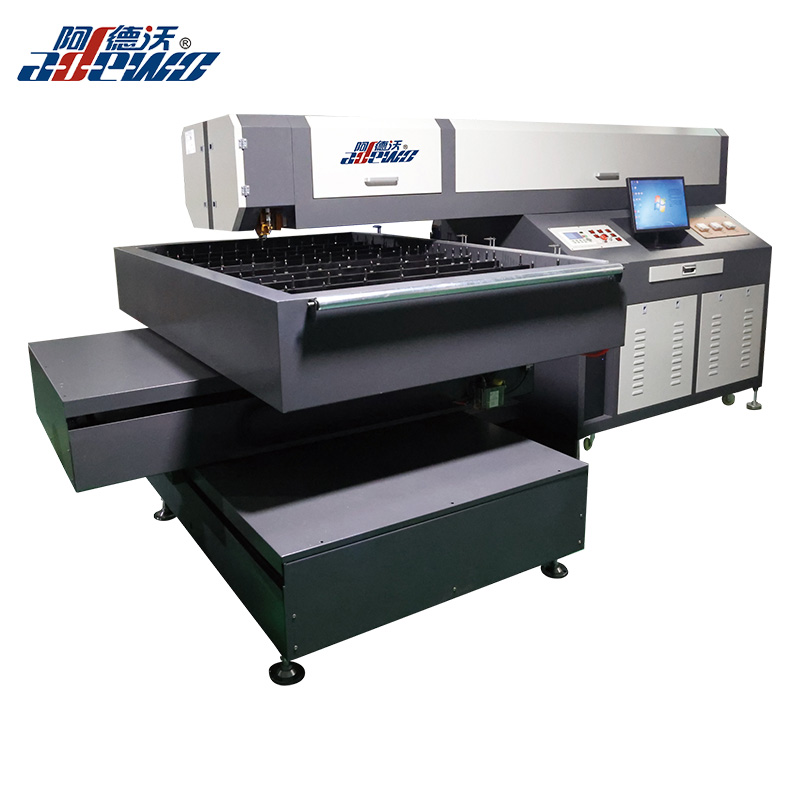

1. دستگاه برش لیزر سر ثابت ADW-LC600

پس از آماده شدن طرح قالب، اولین مرحله تولید برش تخته قالب است. ADW-LC600 یک دستگاه برش لیزری است که برای این کار طراحی شده است.

از سر لیزر ثابت و میز متحرک استفاده می کند که برش را ثابت نگه می دارد. درایو اسکرو توپ زمینی وارداتی دوام و دقت بالا را اضافه می کند، در حالی که ساختار متقاطع از عملکرد طولانی مدت پشتیبانی می کند. سیستم برش خودکار دنبال کردن به آن اجازه می دهد تا ضخامت های مختلف تخته را در یک پاس برش دهد و آینه و لنز به راحتی تعویض و تمیز می شوند. این می تواند تخته سه لا از 6 تا 22 میلی متر و همچنین تخته پی وی سی، اکریلیک و فولاد زیر 3 میلی متر را تحمل کند.

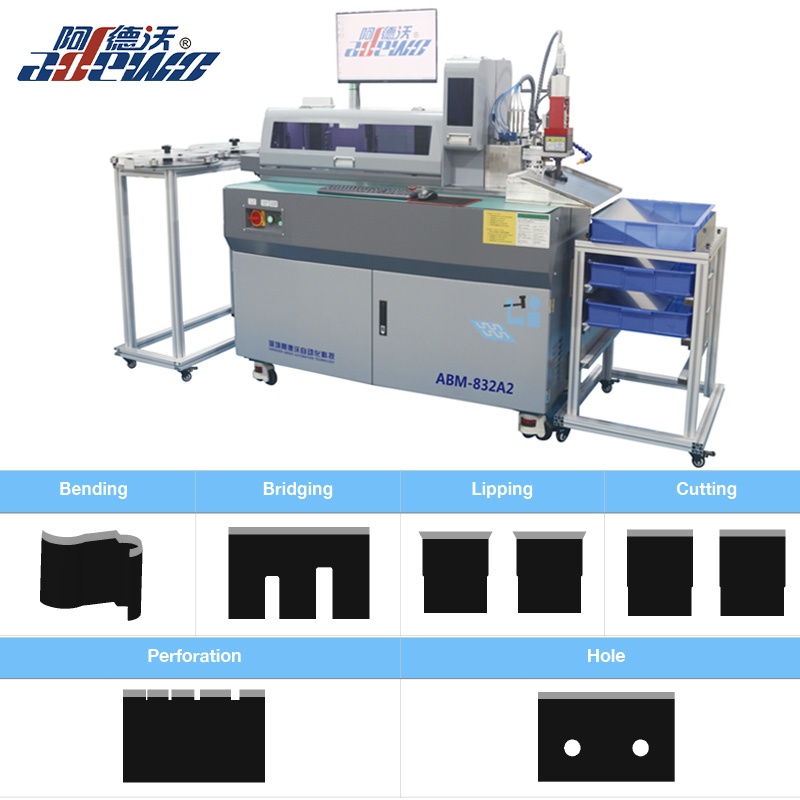

2. ماشین خم کن ABM-832A2

هنگامی که تخته قالب بریده شد، قوانین فولادی باید خم شده و برش داده شوند تا با شکل کیسه کاغذی مطابقت داشته باشد. ABM-832A2 این مرحله را خودکار می کند.

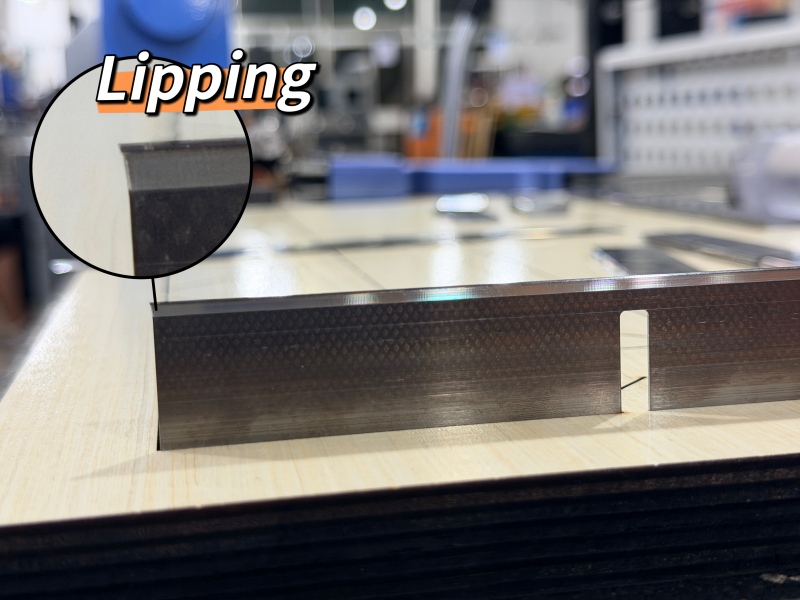

خم شدن و برش را در یک عملیات ترکیب می کند و فرآیند را ایمن تر و کارآمدتر می کند. ابزار چند پانچ گزینه هایی مانند لب زدن، برش قالب، پل، سوراخ یا سوراخ را ارائه می دهد و هر ابزار مستقل است و به راحتی قابل تعویض است. گیره های دوتایی با تغذیه راهنمای پیچ اجازه عملکرد مداوم را می دهند و استفاده از نرم افزار هوشمند با گزینه های مختلف زبان آسان است. ضخامت قاعده از 0.45 میلی متر تا 1.05 میلی متر و ارتفاع قاعده از 8 میلی متر تا 32 میلی متر پشتیبانی می کند.

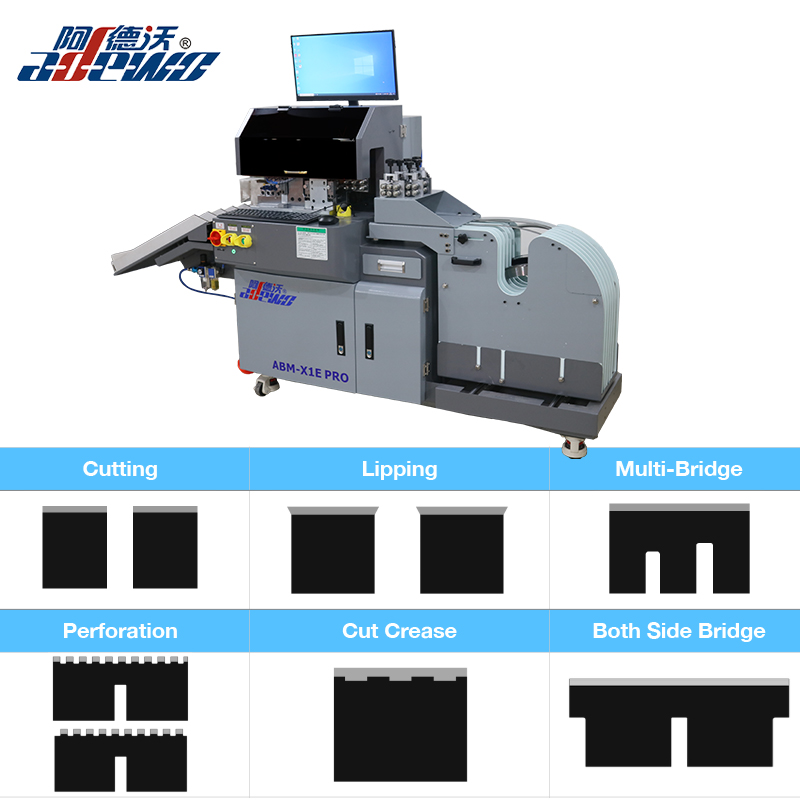

3. دستگاه برش چین دار مرتب سازی طول ABM-X1E PRO

قوانین چین‌کردن برای تمیز کردن چین‌های کیسه‌های کاغذی مهم هستند. ABM-X1E PRO به تهیه دقیق قوانین چین و ویژگی های مرتبط کمک می کند.

این نرم افزار به طور خودکار طول های مختلف را شناسایی می کند، بنابراین لازم نیست آنها را به صورت دستی مرتب کنید. ابزارها قابل تنظیم هستند، از جمله گزینه هایی برای قانون سلب و چین لیزری 4pt/8pt. هر ابزار مستقل است و به راحتی قابل تعویض است و سروو موتور پل زدن خودکار و برش خودکار را انجام می دهد. عرض سوراخ و چین برش را می توان از طریق نرم افزار تنظیم کرد. یک کاست چند قاعده ای تا هفت سیم پیچ از قاعده فولادی را در خود جای می دهد و تغییرات را آسان و ایمن می کند. این دستگاه همچنین از نرم افزارهای انگلیسی و چینی پشتیبانی می کند و ردپایی کمی دارد.

چه کسی باید این ماشین ها را در نظر بگیرد

- مغازه‌هایی که کیسه‌های کاغذی تولید می‌کنند به‌طور منظم می‌میرند و می‌خواهند زمان چرخش را کاهش دهند.

- شرکت های بسته بندی که نیاز به تولید قالب سریع تری دارند تا برنامه های تحویل فشرده را برآورده کنند.

- تولیدکنندگانی که به دنبال ثبات و تکرارپذیری بهتر در بین مشاغل هستند.

- کسب و کارهایی که قصد دارند تولید کیسه های کاغذی را افزایش دهند، بدون افزایش متناسب هزینه های نیروی کار.

نتیجه گیری

ساخت قالب کیسه کاغذی یک فرآیند چند مرحله ای است که در هر مرحله به دقت نیاز دارد - از طراحی CAD و برش لیزری گرفته تا خمش، قرار دادن، لاستیک کردن و آزمایش. اشتباه گرفتن هر یک از این مراحل به معنای قالبی است که تمیز بریده نمی شود، به درستی چروک نمی شود یا دوام نمی آورد.

خبر خوب این است که بسیاری از این فرآیند را می توان خودکار کرد. اگر در حال تولید قالب های کیسه کاغذی هستید و می خواهید سرعت، دقت یا ثبات را بهبود ببخشید، این ماشین ها ارزش کاوش را دارند. برای دریافت نسخه ی نمایشی، مشخصات دستگاه یا پشتیبانی فنی متناسب با نیازهای تولید خود می توانید با Adewo تماس بگیرید.
