در صنایع چاپ بسته بندی، جعبه کاغذ، جعبه رنگ و قالب برش، دقت و کارایی قالب برش مستقیماً بر کیفیت تولید بعدی قالب تأثیر می گذارد. از آنجایی که تقاضای بازار برای محصولات بسته بندی ساختاری پیچیده، دسته ای کوچک، چند مشخصاتی و پیچیده همچنان در حال افزایش است، روش سنتی تکیه بر نیروی کار دستی برای تکمیل فرآیندهایی مانند خم کردن، علامت گذاری و برش به تدریج با مشکلاتی مانند راندمان پایین، هزینه های نیروی کار بالا و دقت پردازش ناپایدار مواجه می شود.
I. ABM-832B1 چیست؟

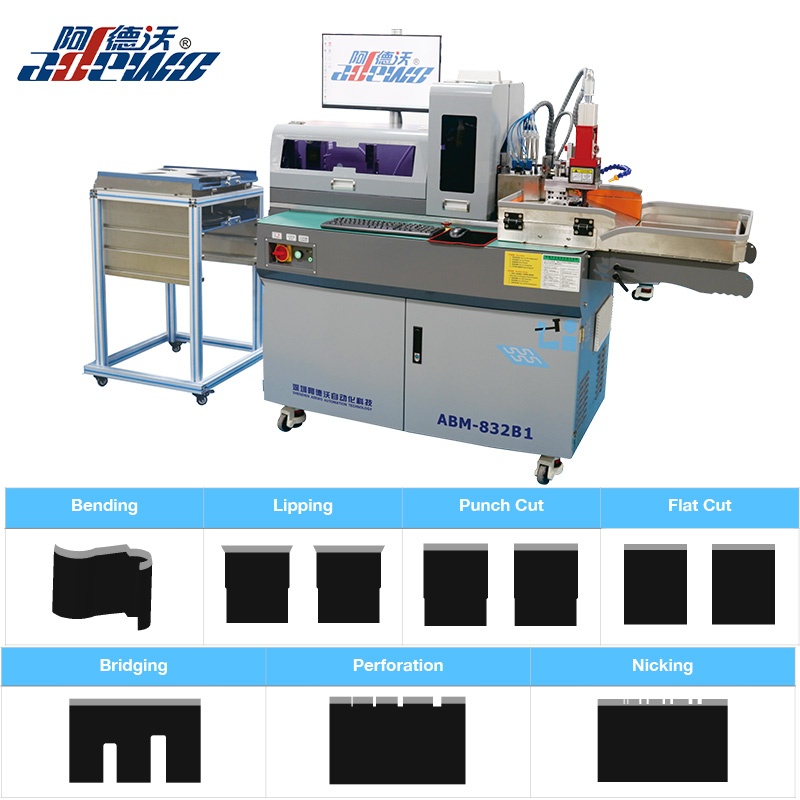

ABM-832B1 یک دستگاه خم کن خودکار چند منظوره است که برای صنعت دایکات طراحی شده است. این عمدتا برای تغذیه خودکار، خم کردن، علامت گذاری، برش و پردازش مواد قالب مطابق اسناد طراحی استفاده می شود.
در مقایسه با عملیات دستی سنتی، این تجهیزات می تواند چندین فرآیند برش قالب را در یک دستگاه ادغام کند و خطاهای ناشی از اندازه گیری دستی مکرر، موقعیت یابی و پردازش را کاهش دهد.
این تجهیزات از ارتفاع تیغه ها از 8 تا 32 میلی متر پشتیبانی می کند و می تواند تیغه هایی با ضخامت های مختلف مانند 0.45 میلی متر، 0.53 میلی متر، 0.71 میلی متر و 1.05 میلی متر را در خود جای دهد. پارامترهای پردازش را می توان از طریق نرم افزار تنظیم کرد تا نیازهای پردازشی محصولات مختلف برش قالب را برآورده کند.
II. ادغام چند منظوره: یک ماشین چندین روش پردازش را تکمیل می کند.
کارکردهای اصلی تجهیزات عبارتند از:
خم کردن و سوراخ کردن و لب زدن و برش بدون درز (برش قالب) و پل زدن و برش و سوراخ تخت / سوراخ (اختیاری)

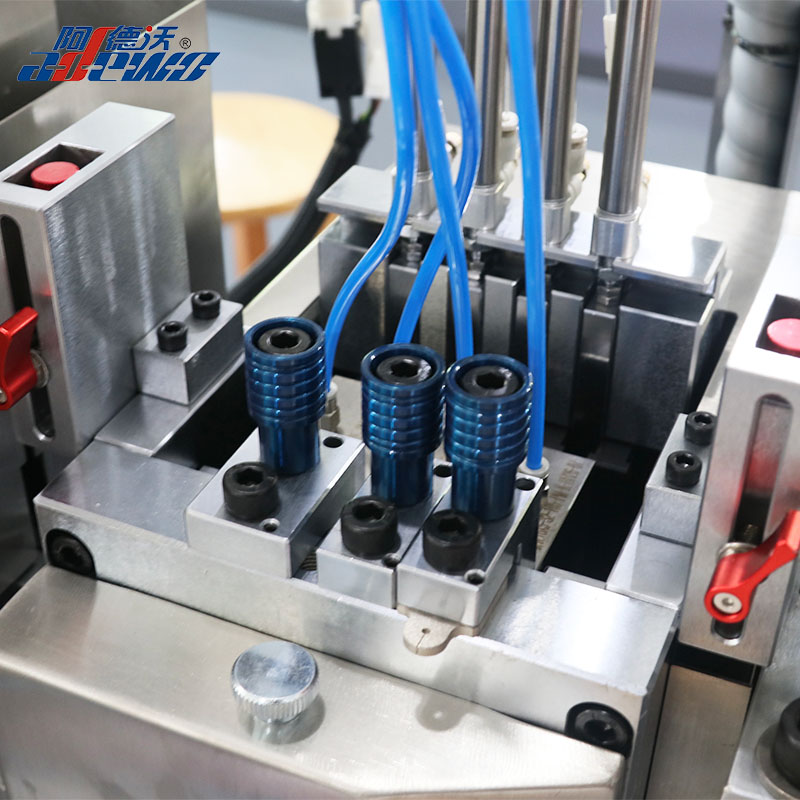

با استفاده از ترکیب قالب پانچ چند منظوره، می توان روش های پردازش مناسب را با توجه به ساختارهای قالب انتخاب کرد و تغییرات فرآیند بین تجهیزات مختلف را کاهش داد. طراحی یکپارچه عملکردهای خمشی و برشی نه تنها کارایی پردازش را بهبود می بخشد، بلکه خطرات ایمنی را در حین عملیات دستی کاهش می دهد.
III. تغذیه با دقت بالا برای پاسخگویی به نیازهای ماشینکاری پیچیده دایکاتور برای تولید قالب، دقت تغذیه یک عامل حیاتی است که بر کیفیت پردازش نهایی تأثیر می گذارد.

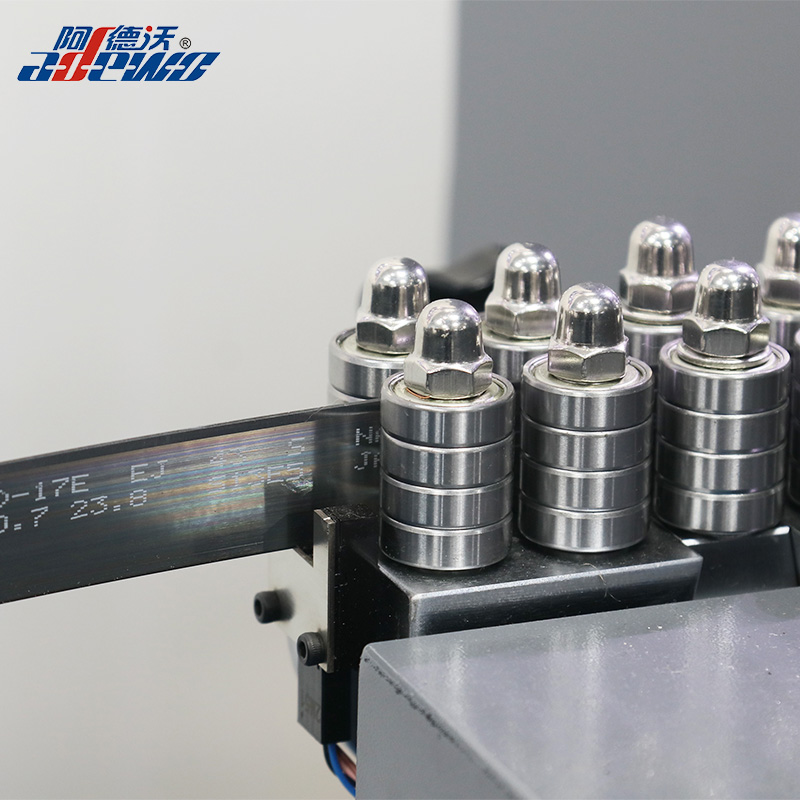

ABM-832B1 از یک سیستم تغذیه خودکار با دقت تغذیه ± 0.03 میلی متر، حداقل ابعاد خمشی 1.5 میلی متر در جلو و حداقل ابعاد خمشی 1.0 میلی متر در عقب استفاده می کند.
در همین حال، این تجهیزات از چندین اندازه نقطه پشتیبانی می کند که کوچکترین اندازه نقطه به 0.2 میلی متر می رسد. عرض و عمق نقطه را می توان از طریق نرم افزار تنظیم کرد. این بدان معنی است که هنگام برخورد با خطوط پیچیده، ساختارهای پیچیده، و اندازه های مختلف قالب های برش قالب، پردازش را می توان از طریق پارامترهای دیجیتال کنترل کرد و انحرافات ابعادی ناشی از عملیات دستی را کاهش داد. پشتیبانی مستقیم از فایلهای DXF و DWG فرآیند ساخت قالبهای قالبگیری را ساده میکند. تولید قالبهای مدرن به طور فزایندهای به طراحی دیجیتال متکی است.
ABM-832B1 از فرمتهای فایل DXF و DWG پشتیبانی میکند و به آن اجازه میدهد با جریانهای کاری طراحی معمولی ادغام شود.
گردش کار اصلی را می توان به صورت زیر خلاصه کرد:
فایل های طراحی ← وارد کردن داده های ماشینکاری ← تنظیمات پارامتر نرم افزار ← تغذیه خودکار ← خمش/علامت گذاری/برش خودکار → ماشینکاری کامل قالب گیری
روشهای پردازش دیجیتال میتوانند کارهای تکراری مانند اندازهگیری دستی، علامتگذاری و موقعیتیابی سنتی را کاهش دهند، و این امکان را فراهم میکنند تا به تدریج از عملیات مبتنی بر تجربه دستی به تولید استاندارد و خودکار تغییر شکل دهد.
V. قالب مستقل دesign می سازد maintenانس و جایگزینیent moراحت

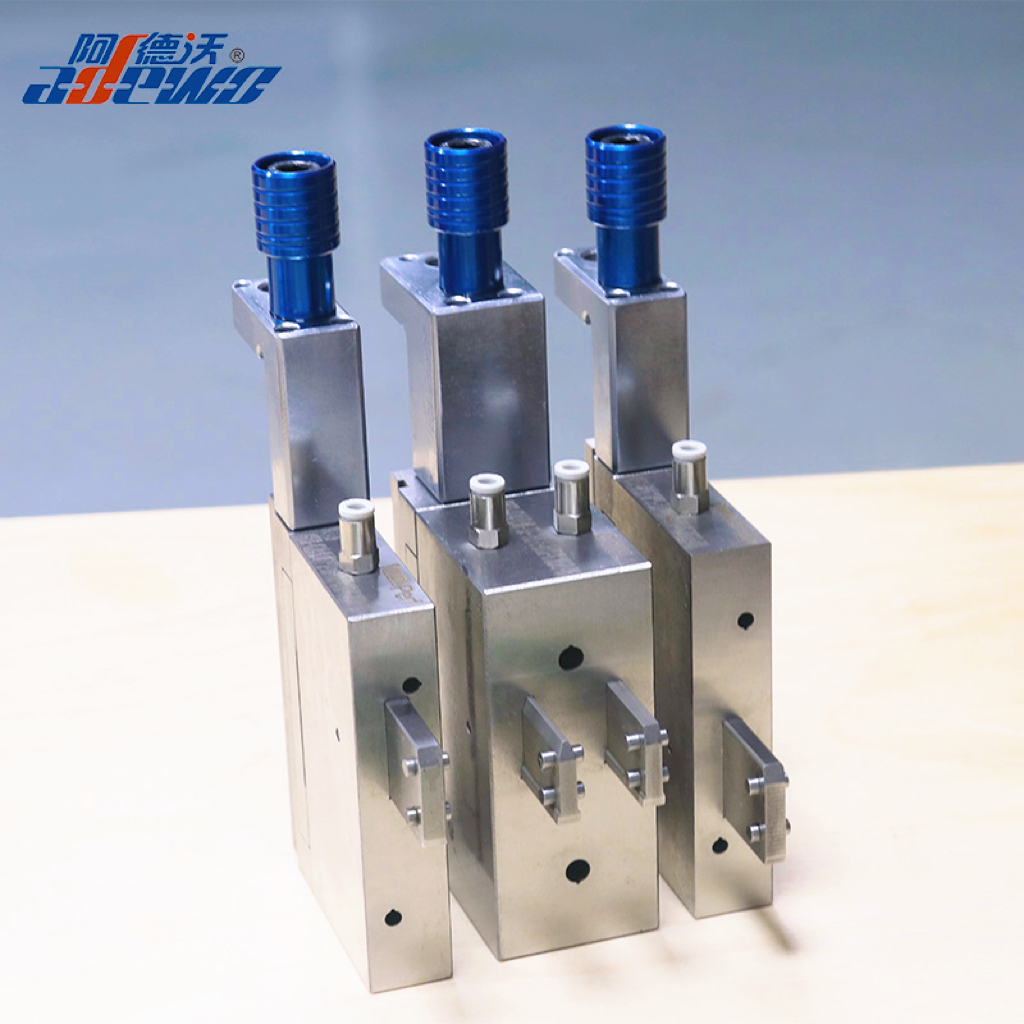

از نظر ساختار تجهیزات، ABM-832B1 یک طراحی قالب مستقل را اتخاذ می کند و ابزارهای مختلف پردازش را می توان با توجه به نیازهای تولید جایگزین کرد.

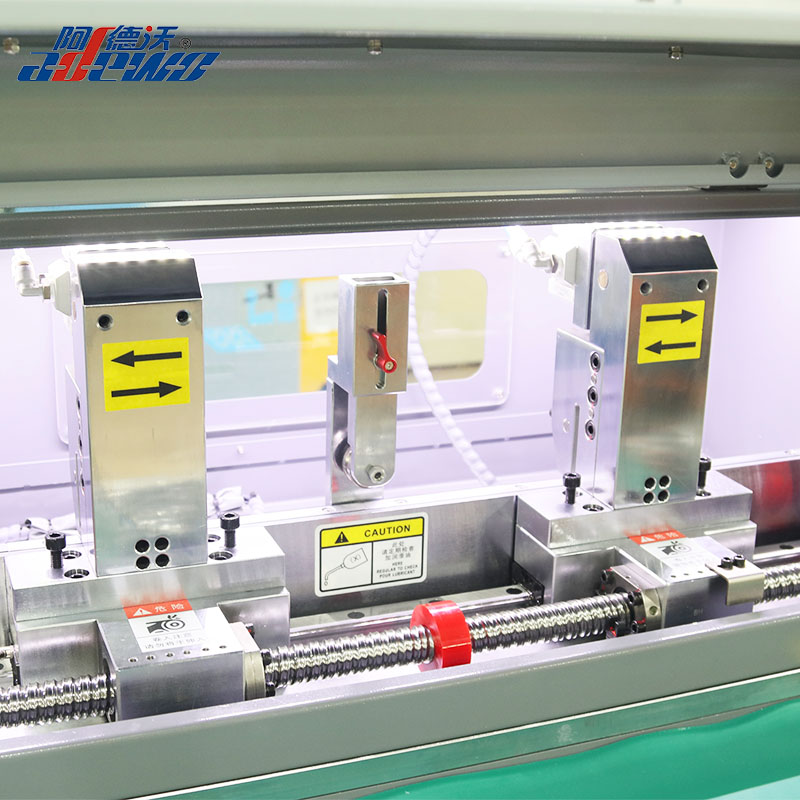

در همین حال، این تجهیزات مجهز به موتور سروو پاناسونیک است و با گیره های دوگانه و ساختار تغذیه مداوم ریل راهنمای پیچ، می تواند به پردازش مداوم پایدارتری دست یابد.
برای تولید کنندگان قالب، ساختار ابزار مستقل نه تنها تعمیر و نگهداری روزانه را تسهیل می کند، بلکه امکان تنظیم سریع ابزارهای پردازش را با توجه به نیازهای مختلف محصول نیز فراهم می کند.
VI. طراحی مینیاتوری، محصول متعادل کنندهکارایی یون و فضااستفاده
برای کارخانجات دایکاتور کوچک و متوسط و شرکت های بسته بندی، فضای کف اشغال شده توسط تجهیزات نیز عامل مهمی است که باید در هنگام خرید در نظر گرفته شود.
ابعاد کلی ABM-832B1 تقریباً عبارتند از:
2600 × 750 × 1600 میلی متر (طول × عرض × ارتفاع)
این دستگاه تقریباً 480 کیلوگرم وزن دارد و در حالی که عملکردهای پردازشی متعددی را یکپارچه می کند، یک طرح نسبتا فشرده را حفظ می کند، که می تواند به شرکت ها کمک کند فضای اشغال شده در تولید را کاهش دهند.
برای شرکت هایی که نیاز به بهبود قابلیت های برش قالب خود در فضای کارخانه محدود دارند، این طرح "کوچک + چند منظوره" ارزش عملی خاصی دارد. پارامترهای مهم: ارتفاع چاقو 8-32
ضخامت تیغه 1، 1.5، 2، 3 pt
حداقل شعاع خمش در جلو 1.5، حداقل شعاع خمش در عقب 1.0، دقت تغذیه 0.03 و صافی خمش 0.2 ± است.
عملکردهای اساسی: خم کردن، پل زدن، پانچ بدون درز، برش صاف، برش منقار، نقطه گذاری. لوازم جانبی اختیاری: پانچ دندان و پانچ.
| ضخامت قانون اختیاری | 0.45، 0.53، 0.71، 1.05 میلی متر |
| ارتفاع قانون پشتیبانی شده | 8-32 میلی متر |
| جلو حداقل اندازه خمشی | 1.5 میلی متر |
| بازگشت حداقل اندازه خمشی | 1.0 میلی متر |
| دقت تغذیه | ± 0.03 میلی متر |
| صافی خمشی | 0.2 میلی متر |
| توابع پایه | خم شدن، سوراخ کردن، برش قالب، لب زدن، پل زدن، برش صاف |
| توابع اختیاری | سوراخ، سوراخ |
VII. تجهیزات دایکاتور خودکار در حال تبدیل شدن به یک جهت مهم برای ارتقاء کارایی در صنعت هستند.
به عنوان صنعت بسته بندیبا حرکت به سمت شخصیسازی، دستههای کوچک، تنوع و تحویل سریع، مدل تولید سنتی که متکی بر قالبگیری دستی است، با فشار افزایش کارایی مواجه است.
ارزش تجهیزات خمشی خودکار فقط «جایگزینی کار دستی» نیست، بلکه مهمتر از آن، پایدارتر و قابل کنترل تر کردن فرآیند ساخت قالب از طریق فایل های دیجیتال، تغذیه خودکار و پارامترهای پردازش استاندارد است.
ABM-832B1 عملکردهای متعددی مانند خم کردن، سوراخ کردن، برش، پل زدن و پای فشاری را به همراه دقت تغذیه ± 0.03 میلی متر و پشتیبانی از فایل های DXF و DWG ادغام می کند و راه حل پردازش خودکار فشرده تر و کارآمدتری را به تولید کنندگان قالب می دهد.
برای شرکت هابه دنبال کاهش اتکا به کار دستی، بهبود راندمان قالب سازی و پیشرفت بیشتر اتوماسیون تولید، این نوع تجهیزات خمشی خودکار چند منظوره به گزینه مهمی برای افزایش ظرفیت تولید تبدیل خواهد شد.
