در صنعت قالب سازی، قانون فولاد لبه برش قالب است. دقت آن تعیین کننده کیفیت هر جعبه، کارتن یا بسته بندی محصولی است که برش داده می شود. یک قانون فولادی که حتی کسری از میلیمتر بهطور نادرست خم شده باشد، قالبی تولید میکند که تمیز نمیشود و منجر به ضایعات پرهزینه تولید میشود. برای چندین دهه، خم شدن قاعده فولاد یک فرآیند دستی بود و اپراتورهای ماهر را ملزم به استفاده از ابزارهای دستی و قالب های فیزیکی می کرد. نتایج فقط به اندازه مهارت اپراتور خوب بود و دستیابی به ثبات دشوار بود. معرفی خودکار خم کن این فرآیند را متحول کرد و دقت کنترل عددی کامپیوتری را به قاعده خمشی فولاد رساند.

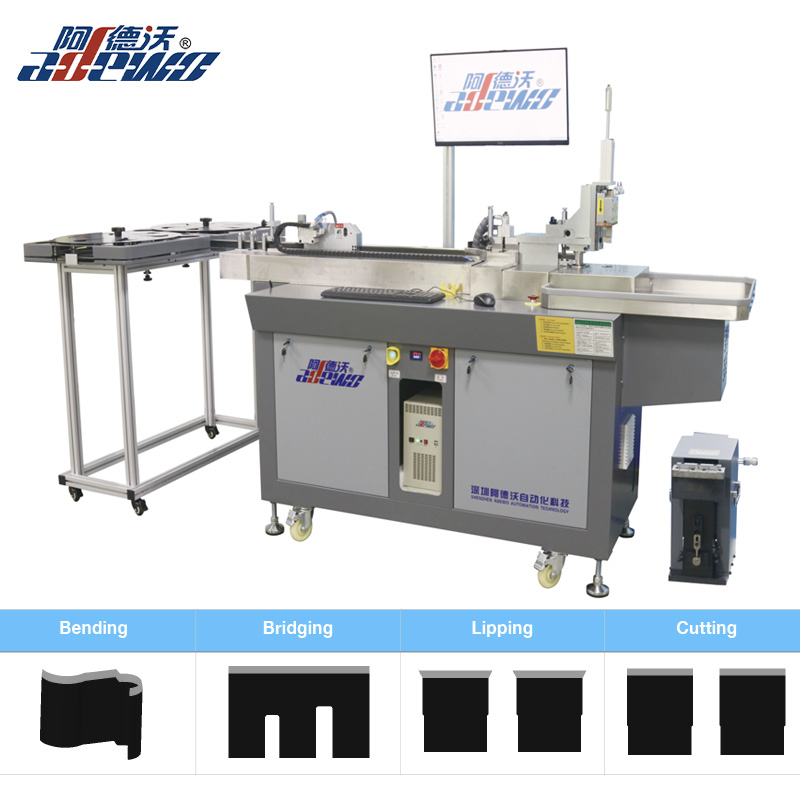

هسته اصلی دقت خم کن خودکار در عملکرد خمشی آن نهفته است. این تابع یک عمل مکانیکی ساده نیست. این یک تعامل پیچیده از موتورهای سروو، ابزار دقیق و الگوریتمهای کنترل بلادرنگ است. راخم کن خودکار مدل پایهطراحی شده توسط Adewo Automation Equipment Co., Ltd.، برای ارائه خم های ثابت و با دقت بالا طراحی شده است که نیازهای دقیق ساخت قالب های مدرن را برآورده می کند. این مقاله یک تحلیل فنی از عملکرد خمشی ارائه میکند و مکانیسمهایی را توضیح میدهد که شکلدهی دقیق قاعده فولاد را ممکن میسازد. ما سیستم کنترل سروو، هندسه ابزار خمشی، الگوریتمهای جبرانی که برای بازگشت فنر مواد به حساب میآیند، و اقدامات کنترل کیفیتی که از دقیق بودن هر خم اطمینان میدهند را بررسی خواهیم کرد.
عملکرد خمش در خم کن خودکار سیستم مکانیکی و الکترونیکی است که طول مستقیم قاعده فولادی را به یک لبه برش با شکل دقیق تبدیل می کند. قاعده فولادی نواری از فولاد سخت شده با لبه برش تیز در یک طرف و بدنه دندانه دار یا ساده در طرف دیگر است. در قالب سازی برای ایجاد مسیر برش قالب استفاده می شود. خم کن خودکار یک قانون مستقیم می گیرد، آن را وارد سر خم می کند و سپس یک سری خم ها را برای ایجاد شکل دلخواه اجرا می کند. عملکرد خمشی باید بتواند خمهایی با زوایای مختلف (معمولاً 90 درجه، بلکه زوایای دیگر) و شعاعهایی با دقت و تکرارپذیری بالا ایجاد کند.
عملکرد خمش از چندین جزء کلیدی تشکیل شده است. اولین مکانیسم تغذیه است که قانون فولاد را به موقعیت صحیح برای هر خم پیش می برد. مکانیزم تغذیه از غلتک های دقیق یا یک سیستم گیره برای حرکت دادن قانون با دقت استفاده می کند. جزء دوم سر خمشی است که شامل ابزاری است که در واقع خم را تشکیل می دهد. سر خمشی معمولاً از ترکیبی از پانچ خمشی و قالب یا مجموعه ای از غلتک ها برای تغییر شکل قاعده فولادی استفاده می کند. سومین جزء سیستم کنترل است که اقدامات تغذیه و خمش را بر اساس الگوی برنامه ریزی شده هماهنگ می کند. سیستم کنترل از موتورهای سروو برای به حرکت درآوردن محورهای تغذیه و خمشی استفاده می کند و از دقیق و تکرارپذیر بودن حرکات اطمینان می دهد.
دقت تابع خمشی با دقت این اجزا و الگوریتم های کنترلی که آنها را مدیریت می کنند تعیین می شود. درAdewo Automation Equipment Co., Ltd.خم کن خودکار مدل پایه ما برای دستیابی به دقت خمشی +/- 0.1 میلی متر برای موقعیت خم شدن و +/- 0.5 درجه برای زاویه خم طراحی شده است. این سطح از دقت برای تولید قالب هایی که تلورانس های سخت مورد نیاز برای بسته بندی با کیفیت بالا را برآورده می کنند، ضروری است. جدول زیر خلاصه ای از اجزای کلیدی تابع خمشی و نقش آنها را ارائه می دهد.
| جزء | تابع | تاثیر بر دقت |
| مکانیسم خوراک | قانون فولاد را برای موقعیت خم شدن پیش می برد | دقت محل خم شدن را در امتداد قاعده تعیین می کند |
| خم شدن سر | خم را در قاعده فولاد تشکیل می دهد | دقت زاویه خم و شعاع را تعیین می کند |
| سرو موتورز | محورهای تغذیه و خمشی را هدایت کنید | دقت و تکرارپذیری حرکت را ارائه دهید |
| سیستم کنترل | اقدامات تغذیه و خمشی را هماهنگ می کند | اطمینان حاصل می کند که از ترتیب و پارامترهای صحیح استفاده شده است |
| ابزار سازی | پانچ ها یا غلتک هایی که خم را تشکیل می دهند | کیفیت خم و عمر ابزار را تعیین می کند |
کنترل سروو اساس دقت عملکرد خمشی است. سروو موتور موتوری است که مجهز به یک دستگاه بازخورد، معمولا یک رمزگذار است که موقعیت و سرعت موتور را به کنترل کننده گزارش می دهد. کنترل کننده موقعیت واقعی را با موقعیت فرمان مقایسه می کند و ورودی موتور را برای به حداقل رساندن خطا تنظیم می کند. این کنترل حلقه بسته برای دستیابی به حرکت دقیق و قابل تکرار ضروری است. در خم کن خودکار، محور تغذیه و محور خمشی هر دو توسط موتورهای سروو هدایت می شوند. محور تغذیه باید قاعده فولاد را به موقعیت دقیق هر خم حرکت دهد. محور خمشی باید ابزار خمشی را با زاویه دقیق بچرخاند. هر گونه خطا در این محورها منجر به خمیدگی نادرست می شود.
دقت یک سیستم سروو توسط عوامل متعددی از جمله وضوح رمزگذار، سختی سیستم مکانیکی و کیفیت الگوریتم کنترل تعیین می شود. یک رمزگذار با وضوح بالا می تواند تغییرات بسیار کوچک در موقعیت را تشخیص دهد و به کنترل کننده اجازه می دهد تنظیمات خوبی را انجام دهد. یک سیستم مکانیکی سفت تضمین می کند که حرکت موتور بدون واکنش یا خم شدن به ابزار منتقل می شود. یک الگوریتم کنترل به خوبی تنظیم شده تضمین می کند که موتور به سرعت و بدون نوسان به دستورات پاسخ می دهد. در شرکت Adewo Automation Equipment Co., Ltd.، Basic Model Auto Bender ما از رمزگذارهای مطلق با وضوح بالا و ساختار مکانیکی سفت و سخت برای اطمینان از کنترل سروو دقیق استفاده می کند. الگوریتمهای کنترلی ما به گونهای تنظیم شدهاند که پاسخ سریع و پایداری را برای الزامات سخت خمش قاعده فولاد ارائه دهند.
جدول زیر عملکرد خمشی تحت کنترل سروو را با عملکرد خمشی کنترل شده با موتور پله ای مقایسه می کند. موتورهای پله ای یکی دیگر از گزینه های رایج برای کنترل حرکت هستند، اما محدودیت هایی در دقت و گشتاور دارند.
| پارامتر | سروو کنترل | کنترل موتور پله ای |
| بازخورد | حلقه بسته (رمزگذار) | حلقه باز (بدون بازخورد) |
| دقت موقعیت | بالا (+/- 0.01 میلی متر معمولی) | متوسط (+/- 0.05 میلی متر معمولی) |
| تکرارپذیری | عالی | خوب |
| گشتاور در سرعت بالا | بالا | با سرعت کاهش می یابد |
| خطر گام های گم شده | هیچ (حلقه بسته) | تحت بار اضافی ممکن است |
| هزینه | بالاتر | پایین تر |
استفاده از کنترل سروو در خم کن خودکار مدل پایه ما دلیل اصلی دقت خمشی برتر آن است. بازخورد حلقه بسته تضمین می کند که دستگاه همیشه موقعیت دقیق محورهای تغذیه و خمش را می داند و می تواند هر گونه خطا را در زمان واقعی تصحیح کند. این امر به ویژه در هنگام خم شدن قوانین فولادی با مقاومت بالا، که به نیروهای بالاتری نیاز دارد و میتواند باعث از بین رفتن پلههای موتور پلهای شود، اهمیت دارد. با کنترل سروو، دستگاه دقت خود را حتی در شرایط سخت حفظ می کند.
هندسه ابزار خمشی یکی دیگر از عوامل مهم در دستیابی به خمیدگی های دقیق است. ابزارسازی شامل پانچ خمشی و قالب خمشی یا در برخی طرح ها مجموعه ای از غلتک های شکل دهنده است. شکل و ابعاد ابزار، شعاع و زاویه خم را تعیین می کند. ابزار باید به گونه ای طراحی شود که با خواص قاعده فولاد، از جمله ضخامت، سختی، و شعاع خمش مورد نظر مطابقت داشته باشد. عدم تطابق بین ابزار و قانون می تواند منجر به خمیدگی نادرست، ترک خوردن یا سایش بیش از حد ابزار شود.
پارامترهای کلیدی ابزار که بر دقت خم تأثیر می گذارند، شعاع پانچ، دهانه قالب و زاویه قالب هستند. شعاع پانچ شعاع داخلی خم را تعیین می کند. دهانه قالب مقدار ماده خم شده و ویژگی های برگشت فنری را تعیین می کند. زاویه قالب زاویه نهایی خم را تعیین می کند. برای یک خم استاندارد 90 درجه، زاویه قالب معمولاً 90 درجه است، اما پانچ و قالب باید طوری طراحی شوند که پشت فنری قاعده فولادی را در نظر بگیرند. فنر بک تمایل مواد به بازگشت جزئی به شکل اولیه خود پس از حذف نیروی خمشی است. برای دستیابی به خمیدگی 90 درجه، ابزار باید قانون را بیش از حد خم کند، مثلاً 92 درجه، به طوری که به 90 درجه برگردد.
ابزار در خم کن خودکار مدل پایه ما از فولاد ابزار با کیفیت بالا ساخته شده است و برای اطمینان از ابعاد دقیق، آسیاب شده است. این ابزار همچنین برای تغییر سریع طراحی شده است و به اپراتور اجازه می دهد بین شعاع ها و زوایای مختلف خمشی با حداقل زمان خرابی جابجا شود. کارخانه ما در Adewo Automation Equipment Co., Ltd. طیف وسیعی از گزینه های ابزار را برای مطابقت با انواع مختلف قوانین فولادی و نیازهای خمشی ارائه می دهد. جدول زیر پارامترهای کلیدی ابزار و تاثیر آنها بر دقت خم را خلاصه می کند.
| پارامتر ابزار | تابع | تاثیر بر دقت خم شدن |
| شعاع پانچ | شعاع داخلی خم را تعیین می کند | به طور مستقیم بر دقت شعاع خم تأثیر می گذارد |
| باز کردن مرگ | مقدار مواد خم شده را تعیین می کند | برگشت فنری و زاویه نهایی را تحت تاثیر قرار می دهد |
| زاویه مرگ | زاویه نهایی خم را تعیین می کند | باید برگشت فنری را جبران کند |
| مواد ابزار | عمر ابزار و مقاومت در برابر سایش را تعیین می کند | بر دقت طولانی مدت تأثیر می گذارد |
علاوه بر طراحی ابزار، هم ترازی ابزار بسیار مهم است. اگر پانچ و قالب کاملاً در یک راستا قرار نگیرند، خمیدگی منحرف میشود و ممکن است این قانون به هم بخورد. خم کن خودکار مدل پایه ما از راهنماهای دقیق و یک قاب سفت استفاده می کند تا اطمینان حاصل شود که ابزار در طول کار در یک راستا باقی می ماند. این هم ترازی به عنوان بخشی از روش های معمول تعمیر و نگهداری بررسی و نگهداری می شود.
Springback دشمن خمش دقیق است. هنگامی که یک قاعده فولادی خم می شود، ماده دچار تغییر شکل پلاستیک و الاستیک می شود. تغییر شکل پلاستیک دائمی است، اما تغییر شکل الاستیک با حذف نیروی خمشی بازیابی می شود. این بازیابی باعث می شود که قاعده به عقب برگردد و در نتیجه زاویه خمشی کمتر از زاویه ای است که به آن خم شده است. مقدار برگشت فنری به خواص مواد قانون، ضخامت آن و شعاع خمش بستگی دارد. اگر برگشت فنری جبران نشود، زاویه خم نهایی نادرست خواهد بود.
برای دستیابی به خم های دقیق، خم کن خودکار باید قانون را بیش از حد خم کند تا بازگشت فنری را جبران کند. مقدار بیش از حد خم شدن توسط یک الگوریتم جبران برگشت فنری تعیین می شود. این الگوریتم بر اساس خواص مواد قانون و هندسه خمشی است. این الگوریتم زاویه بیش از حد خمش مورد نیاز را محاسبه می کند و به محور خمش فرمان می دهد تا به آن زاویه حرکت کند. هنگامی که نیروی خمشی آزاد می شود، قانون به زاویه مورد نظر باز می گردد. دقت الگوریتم جبران برای دقت کلی تابع خمش بسیار مهم است.
در شرکت Adewo Automation Equipment Co., Ltd.، Basic Model Auto Bender ما از یک الگوریتم پیچیده جبران فنری استفاده می کند که بر اساس آزمایش گسترده انواع مختلف قوانین فولادی است. این الگوریتم ضخامت، سختی و شعاع خمش مورد نظر را در نظر می گیرد. اپراتور به سادگی زاویه و شعاع خمش مورد نظر را وارد می کند و دستگاه به طور خودکار خمش بیش از حد مورد نیاز را محاسبه می کند. جدول زیر نمونه ای از جبران برگشت فنری برای ضخامت های مختلف قاعده فولادی را ارائه می دهد.
| ضخامت قانون (میلی متر) | زاویه خم مطلوب | زاویه بیش از حد خم شدن (معمولی) | جبران خسارت بهار |
| 0.71 میلی متر | 90 درجه | 92.5 درجه | 2.5 درجه |
| 1.05 میلی متر | 90 درجه | 93.5 درجه | 3.5 درجه |
| 1.42 میلی متر | 90 درجه | 95.0 درجه | 5.0 درجه |
| 2.00 میلی متر | 90 درجه | 97.0 درجه | 7.0 درجه |
الگوریتم جبران بازگشت فنری یکی از ویژگی های کلیدی خم کن خودکار مدل پایه ما است. این امکان را به دستگاه می دهد تا بدون نیاز به تنظیمات دستی آزمون و خطا، خم های دقیقی ایجاد کند. این نه تنها دقت را بهبود می بخشد، بلکه با کاهش زمان نصب و ضایعات مواد، بهره وری را نیز افزایش می دهد.
دستیابی به خمیدگی دقیق یک چیز است. حفظ این دقت در طول زمان چیز دیگری است. عملکرد خمشی یک خم کن خودکار در معرض سایش، رانش حرارتی و سایر عواملی است که می تواند عملکرد آن را کاهش دهد. برای اطمینان از اینکه دستگاه به تولید خمیدگی های دقیق ادامه می دهد، داشتن برنامه ای برای تأیید و نگهداری ضروری است. این برنامه باید شامل کالیبراسیون منظم، بازرسی ابزار و تأیید صحت دستگاه با استفاده از برش های آزمایشی باشد.
فرآیند تأیید معمولاً شامل خم کردن یک قانون آزمایشی به یک الگوی شناخته شده و سپس اندازهگیری شکل حاصل میشود. اندازه گیری ها با ابعاد برنامه ریزی شده مقایسه می شوند. اگر انحرافات بیش از حد تحمل قابل قبول باشد، دستگاه تنظیم یا کالیبره می شود. الگوی آزمایش باید شامل انواع زوایای خمشی و شعاع باشد تا اطمینان حاصل شود که دستگاه در محدوده کامل خود دقیق است. آزمایش باید در فواصل زمانی منظم، مانند شروع هر شیفت یا پس از تعویض ابزار انجام شود.
در Adewo Automation Equipment Co., Ltd.، ما برنامه تأیید و تعمیر و نگهداری زیر را برای Basic Model Auto Bender توصیه می کنیم:
جدول زیر خلاصه ای از وظایف تأیید و نگهداری برای عملکرد خمشی را ارائه می دهد.
| وظیفه | فرکانس | هدف |
| بازرسی بصری ابزار | روزانه | سایش یا آسیب را تشخیص دهید |
| الگوی خم تست | هفتگی | بررسی صحت دستگاه |
| روغن کاری قطعات متحرک | هفتگی | کاهش سایش و اطمینان از حرکت صاف |
| بازرسی سروو موتورها | ماهانه | اطمینان از عملکرد صحیح و تشخیص سایش |
| کالیبراسیون کامل | سالانه | ماشین را به مشخصات کارخانه بازگردانید |
با پیروی از یک برنامه راستیآزمایی و تعمیر و نگهداری ساختاریافته، کاربران خم کن خودکار مدل پایه ما میتوانند اطمینان حاصل کنند که دستگاهشان برای سالهای متمادی به تولید خمهای دقیق ادامه میدهد. کارخانه ما آموزش و پشتیبانی جامعی را برای کمک به مشتریان خود در اجرای این رویه ها ارائه می دهد.
سوال 1: دقت خمشی معمولی خم کن خودکار مدل پایه چقدر است؟
پاسخ: دقت خمش معمولی خم کن خودکار مدل پایه ما برای موقعیت خمش +/- 0.1 میلی متر و برای زاویه خمش +/- 0.5 درجه است. این سطح از دقت برای اکثر کاربردهای ساخت قالب فولادی مناسب است. برای کاربردهایی که نیاز به دقت بالاتری دارند، مدلهای پیشرفته با رمزگذارهای با وضوح بالاتر و الگوریتمهای جبران پیچیدهتر ارائه میکنیم.
سوال 2: آیا خم کن خودکار فولادی با ضخامت های مختلف می تواند حکومت کند؟
پاسخ: بله، خم کن خودکار مدل پایه می تواند قاعده فولادی را با ضخامت های مختلف خم کند. سیستم کنترل ماشین شامل یک پایگاه داده از پارامترهای خمشی برای انواع قاعده و ضخامت های مختلف است. اپراتور به سادگی نوع قاعده و ضخامت را انتخاب می کند و دستگاه به طور خودکار پارامترهای خمش از جمله جبران برگشت فنری را تنظیم می کند. این باعث می شود دستگاه بسیار متنوع و آسان برای استفاده باشد.
سوال 3: خم کن خودکار چگونه شعاع های خمش مختلف را کنترل می کند؟
پاسخ: خم کن خودکار می تواند با استفاده از مجموعه های مختلف ابزار، شعاع های خمش مختلف را کنترل کند. پانچ و قالب برای مطابقت با شعاع خم مورد نظر تغییر می کنند. سیستم کنترل دستگاه با هندسه ابزار برنامه ریزی شده است، بنابراین به طور خودکار پارامترهای خمش را برای دستیابی به شعاع صحیح تنظیم می کند. تغییرات ابزار معمولاً سریع و آسان است و به اپراتور اجازه میدهد بین شعاعهای مختلف با کمترین زمان خرابی جابجا شود.
سوال 4: حداکثر زاویه خمشی که خم کن خودکار می تواند به آن دست یابد چقدر است؟
پاسخ: حداکثر زاویه خمش بستگی به ابزار و طراحی دستگاه دارد. برای راه اندازی استاندارد، دستگاه می تواند تا 90 درجه خم شود. برای کاربردهای خاص، ابزارهای سفارشی را می توان برای دستیابی به زوایای دیگر، از جمله خم های حاد و مبهم، ارائه کرد. کارخانه ما در Adewo Automation Equipment Co., Ltd. می تواند ابزار سفارشی را برای برآوردن نیازهای خاص ارائه دهد.
سوال 5: چگونه خم کن خودکار اطمینان حاصل می کند که خم ها در موقعیت صحیح در امتداد قانون قرار دارند؟
پاسخ: خم کن خودکار از مکانیزم تغذیه دقیق برای پیشبرد قانون فولادی به موقعیت صحیح برای هر خم استفاده می کند. مکانیزم تغذیه توسط یک موتور سروو هدایت می شود و توسط سیستم CNC دستگاه کنترل می شود. موقعیت تغذیه برای هر خم برنامه ریزی شده است و کنترل سروو حلقه بسته تضمین می کند که قاعده به طور دقیق قرار گرفته است. این دستگاه همچنین از یک سیستم سنجش برای تشخیص لبه جلویی قانون و تأیید موقعیت تغذیه استفاده می کند.
عملکرد خمشی یک خم کن خودکار یک سیستم پیچیده است که مکانیک دقیق، کنترل سروو پیشرفته و نرم افزار هوشمند را برای شکل دادن دقیق قاعده فولادی ترکیب می کند. دقت عملکرد خمشی با دقت محورهای تغذیه و خمش، هندسه ابزار، اثربخشی الگوریتم جبران برگشت فنری، و سختی برنامه تأیید و نگهداری تعیین میشود. خم کن خودکار مدل پایه از شرکت Adewo Automation Equipment Co., Ltd. طراحی شده است تا بالاترین سطوح دقت و تکرارپذیری را ارائه دهد، و به سازندگان قالب امکان می دهد قالب های با کیفیت بالا را با اطمینان تولید کنند.
اگر به دنبال بهبود دقت و کارایی عملیات قالبسازی قاعده فولادی خود هستید، از شما دعوت میکنیم درباره خم کن خودکار مدل پایه ما بیشتر بدانید. تیم کارشناسان ما برای بحث در مورد نیازهای خاص شما و نشان دادن اینکه چگونه دستگاه ما می تواند نیازهای شما را برآورده کند، در دسترس هستند.
با شرکت Adewo Automation Equipment Co.,ltd تماس بگیرید. امروزبرای کسب اطلاعات بیشتر در مورد خم کن خودکار مدل پایه ما و اینکه چگونه می تواند دقت ساخت قالب شما را بهبود بخشد.
