با افزایش تقاضا برای پردازش دقیق در زمینههایی مانند چاپ بستهبندی، بستهبندی دارویی، محصولات الکترونیکی و جعبههای هدیه پیشرفته، تولید قالبها به سمت دقت بالا، فرآیندهای متعدد و اتوماسیون در حال توسعه است. برای قالبهای ساندویچی، قالبهای الکترونیکی دقیق و قالبهای بستهبندی پیشرفته، روشهای سنتی خمش و سوراخکاری دستی دارای محدودیتهای خاصی از نظر کارایی پردازش، سازگاری ابعادی و سازگاری با فرآیندهای پیچیده هستند.
دستگاه خم کن خودکار چند منظوره ABM-832C2 با توجه به نیازهای ماشینکاری دایکاتور با دقت بالا، فرآیندهای خمش، سوراخ کردن، لبه زدن، برش قالب و پل را یکپارچه می کند. همراه با چند مشخصات، تغییر خودکار قوانین، و یک سیستم تغذیه با دقت بالا، راه حل خودکار پایدارتر و کارآمدتری برای ماشینکاری با قالب پیچیده ارائه می دهد.
1. مشخصات nicking متعدد، مناسب برای برش دقیق.
ABM-832C2 از 1 تا 4 پیکربندی مختلف nicking با حداقل اندازه نقطه 0.2 میلی متر پشتیبانی می کند. عرض و عمق نیک را می توان از طریق نرم افزار تنظیم کرد. مشخصات Nicking را می توان به طور انعطاف پذیر برای ساختارهای قالب مختلف انتخاب کرد تا نیازهای دقت و سازگاری بسته بندی دقیق و ساختارهای قالب پیچیده را برآورده کند.

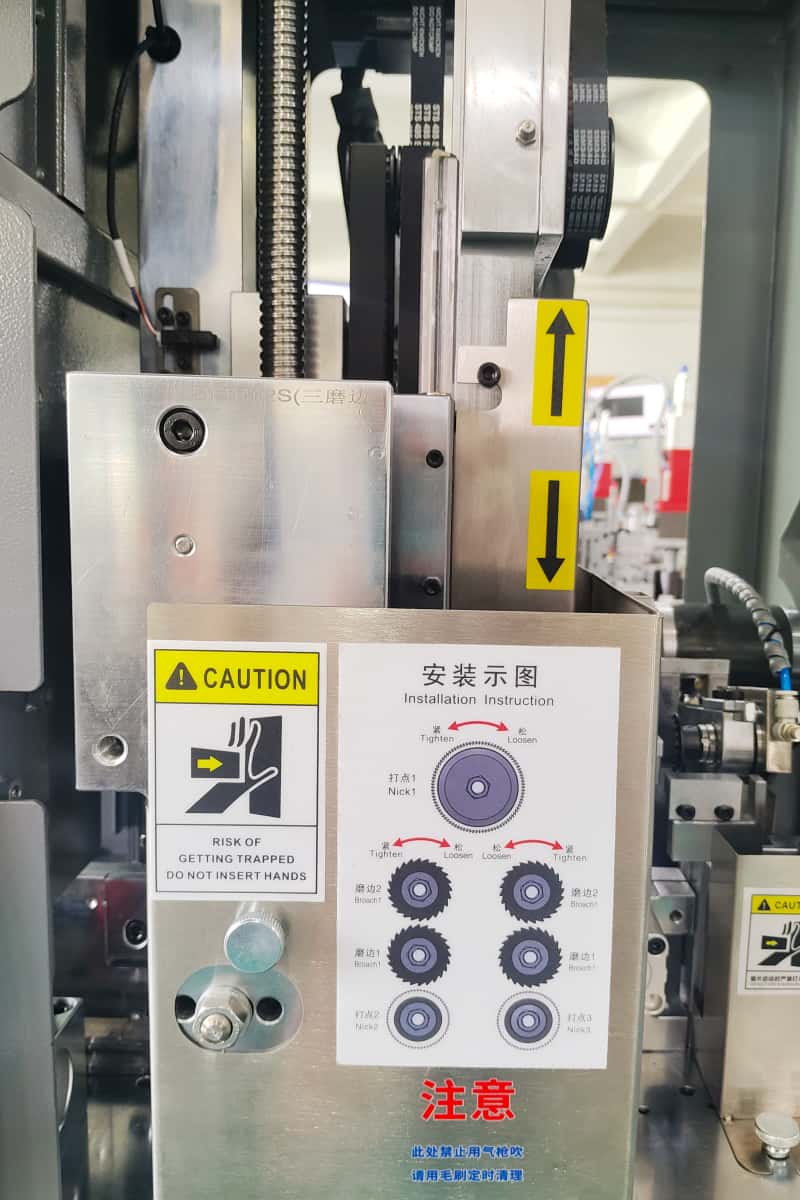

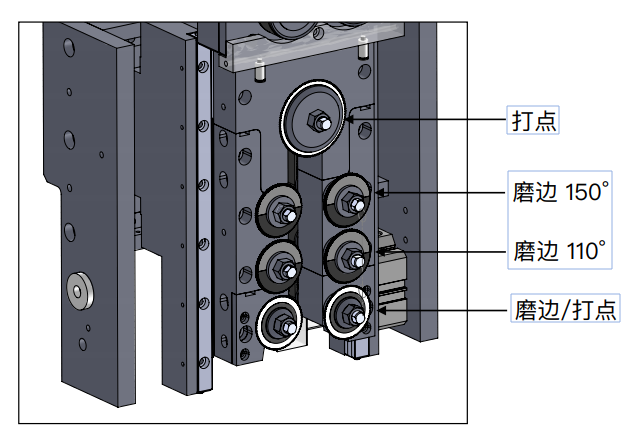

2. سنگ زنی دو/سه گروه برای بهبود سازگاری پردازش
این تجهیزات را می توان با 2 یا 3 مجموعه از سیستم های برچینگ، ترکیب با ابزار پانچ چند منظوره، پیکربندی کرد و می توان آن را برای پردازش بر اساس مواد مختلف برش و فرآیندهای قالب گیری پیکربندی کرد. عملکردهایی مانند خم کردن، سوراخ کردن، برش قالب، بریج و برش مسطح یکپارچه شده اند که تغییرات فرآیند بین چندین ماشین را کاهش می دهد و راندمان پردازش کلی را بهبود می بخشد.
3. کاست قانون خودکار (6 سیم پیچ)
ABM-832C2 می تواند به یک نوار کاست خودکار مجهز شود که از پیکربندی متمرکز قوانین مختلف ماشینکاری پشتیبانی می کند.
دستگاه به طور خودکار قوانین برش مربوطه را طبق برنامه ماشینکاری فراخوانی می کند و عملیات تغییر قوانین دستی را کاهش می دهد. این به ویژه برای تولید قالب های چند فرآیندی و مداوم مناسب است و می تواند سطح اتوماسیون تجهیزات را بیشتر بهبود بخشد.
4.دقت تغذیه ± 0.03 میلی متر، مطابق با الزامات ماشینکاری با دقت بالا.

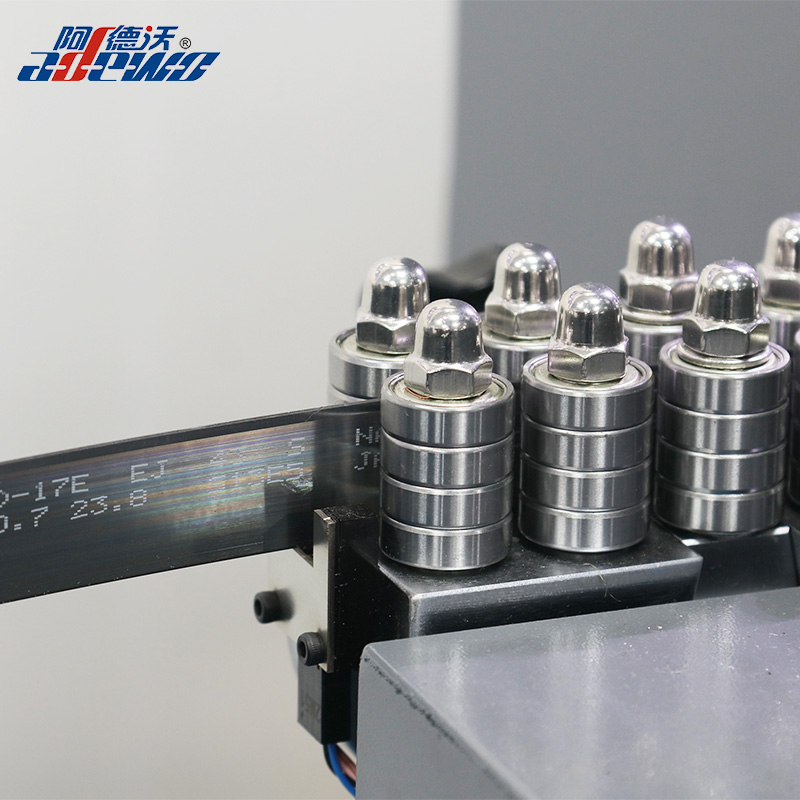

این تجهیزات از ساختار تغذیه خودکار با دقت تغذیه ± 0.03 میلی متر استفاده می کند. حداقل ابعاد خمش در جلو 1.5 میلی متر و حداقل ابعاد خمش در عقب 1.0 میلی متر است. از ارتفاع تیغه های 8 تا 32 میلی متر و ضخامت مواد تیغه 0.45، 0.53، 0.71 و 1.05 میلی متر پشتیبانی می کند و با فرمت های فایل DXF و DWG سازگار است و امکان ادغام مستقیم با فرآیندهای طراحی و تولید قالب دیجیتال را فراهم می کند. این برای کاربردهای مختلف قالب گیری سطح بالا مناسب است.
5. برنامه های کاربردی:
ABM-832C2 با قابلیتهای علامتگذاری چندمشخصه، باز کردن چند گروهی و قابلیت تغییر خودکار قوانین، در درجه اول برای برنامههای برش قالبی که نیاز به دقت و کنترل فرآیند بالایی دارند، از جمله:

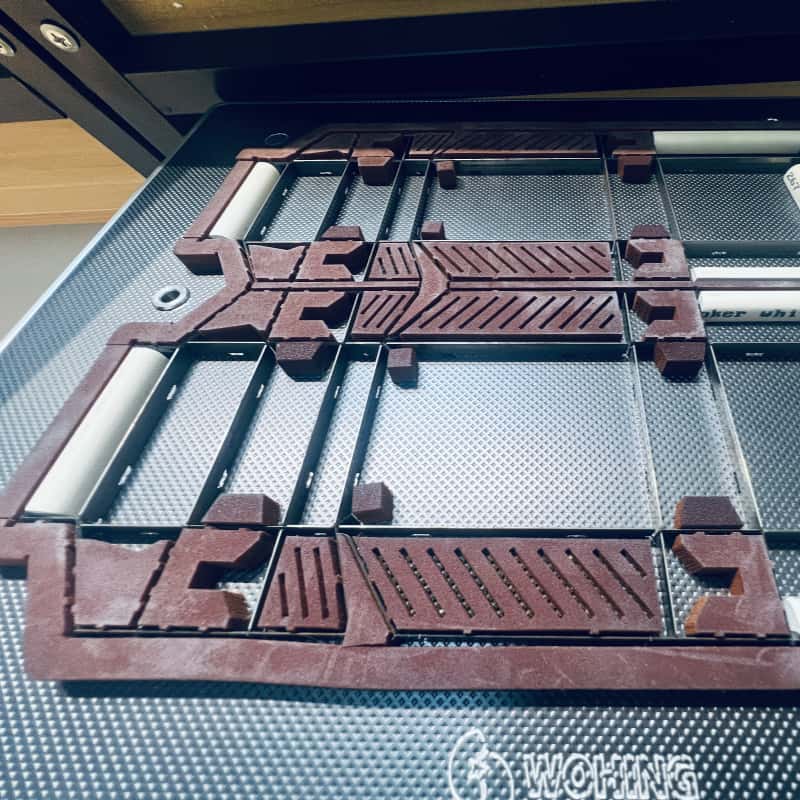

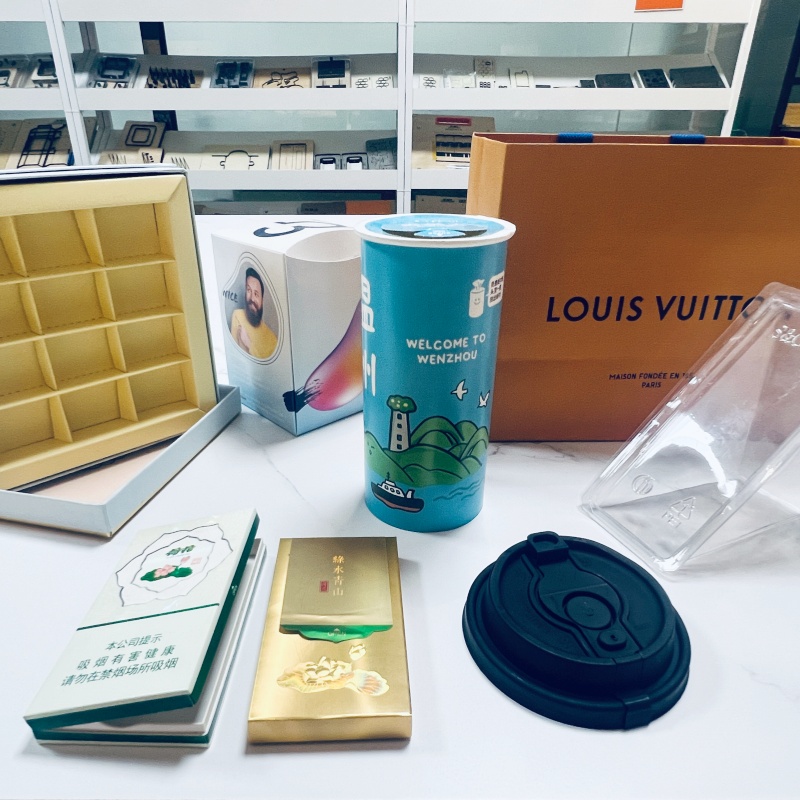

قالب های ساندویچ، بسته بندی داروخانه ها قالب های برش جعبه های کاغذی لوکس، قالب های برش الکترونیکی با دقت بالا، قالب های بسته بندی سیگار و کاغذ توتون و تنباکو
به علاوه تمام انواع استاندارد:

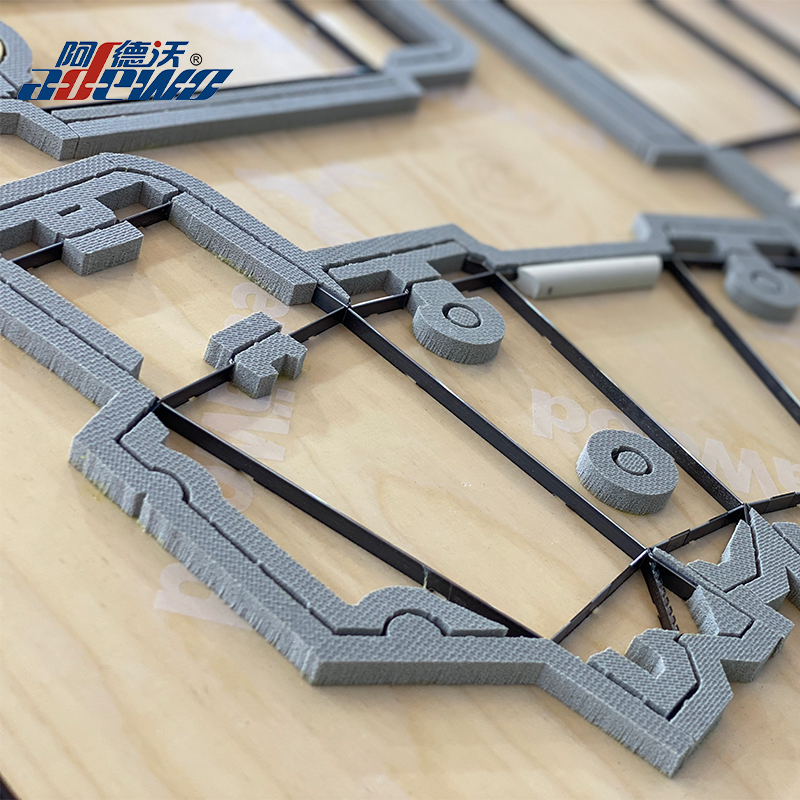

قالب های برش کاغذ/مقوا، قالب های واشر و مهر و موم، قالب های ترموفرمینگ، قالب های کارتن تاشو، قالب های لیبل، قالب های راه راه، قالب های پازلی
برای ساختارهای مختلف محصول، پارامترهای پردازش را میتوان از طریق نرمافزار تنظیم کرد تا به پردازش قالبگیری انعطافپذیرتر دست یابد.
6. پارامترهای فنی اصلی
پارامترهای پروژه
ضخامت قانون پشتیبانی شده: 0.45 / 0.53 / 0.71 / 1.05 میلی متر
ارتفاع قانون پشتیبانی شده: 8-32 میلی متر
حداقل اندازه خم در جلو: 1.5 میلی متر
حداقل اندازه خم در پشت: 1.0 میلی متر
دقت تغذیه: ± 0.03 میلی متر
صافی خمشی: 0.2 میلی متر
گزینههای اندازه: تک/دوگانه/سه/چهار
حداقل عمق برش: 0.2 میلی متر
پیکربندی Broaching: دو گروه / سه گروه
نوار کاست قانون اتوماتیک با 6 سیم پیچ
فرمتهای فایل پشتیبانی شده: DXF، DWG
توان کل: 3 کیلو وات
ابعاد تجهیزات: 2850×800×1600 میلی متر
وزن تجهیزات 540 کیلوگرم
7. ترویج توسعه پردازش قالب به سمت دقت بالا و اتوماسیون.
برای بسته بندی پیشرفته و ساخت قالب دقیق، تجهیزات نه تنها نیاز به دقت خمشی پایدار دارند، بلکه باید یکپارچه سازی چند فرآیندی، تغییر سریع قوانین و انعطاف پذیری پردازش را نیز در نظر بگیرند.
ABM-832C2 چندین فرآیند برش قالب را از طریق برش های متعدد، 1 تا 4 مشخصات، کاست قانون خودکار 6 سیم پیچ و تغذیه با دقت بالا ± 0.03 میلی متر در یک دستگاه ادغام می کند. این پشتیبانی پردازش خودکار را برای تولید قالبهای قالبگیری دقیق برای قالبهای ساندویچ، بستهبندیهای دارویی، جعبههای هدیه ممتاز، بستهبندی الکترونیکی و سیگار فراهم میکند.
ABM-832C2 با ارتقاء از یک دستگاه قالب خمشی به یک دستگاه خودکار چند فرآیندی و با دقت بالا، کاربرد تجهیزات قالب خمشی خودکار را در زمینه تولید قالب های پیشرفته بیشتر گسترش می دهد.
